Dartautomat SM94

TECHNISCHE ANLEITUNG für Sportgerät LÖWEN TURNIER DART Modell SM-94


Wartungshinweise

Ansteuerung Scheibenmatrix

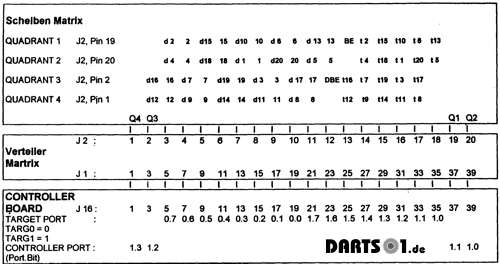

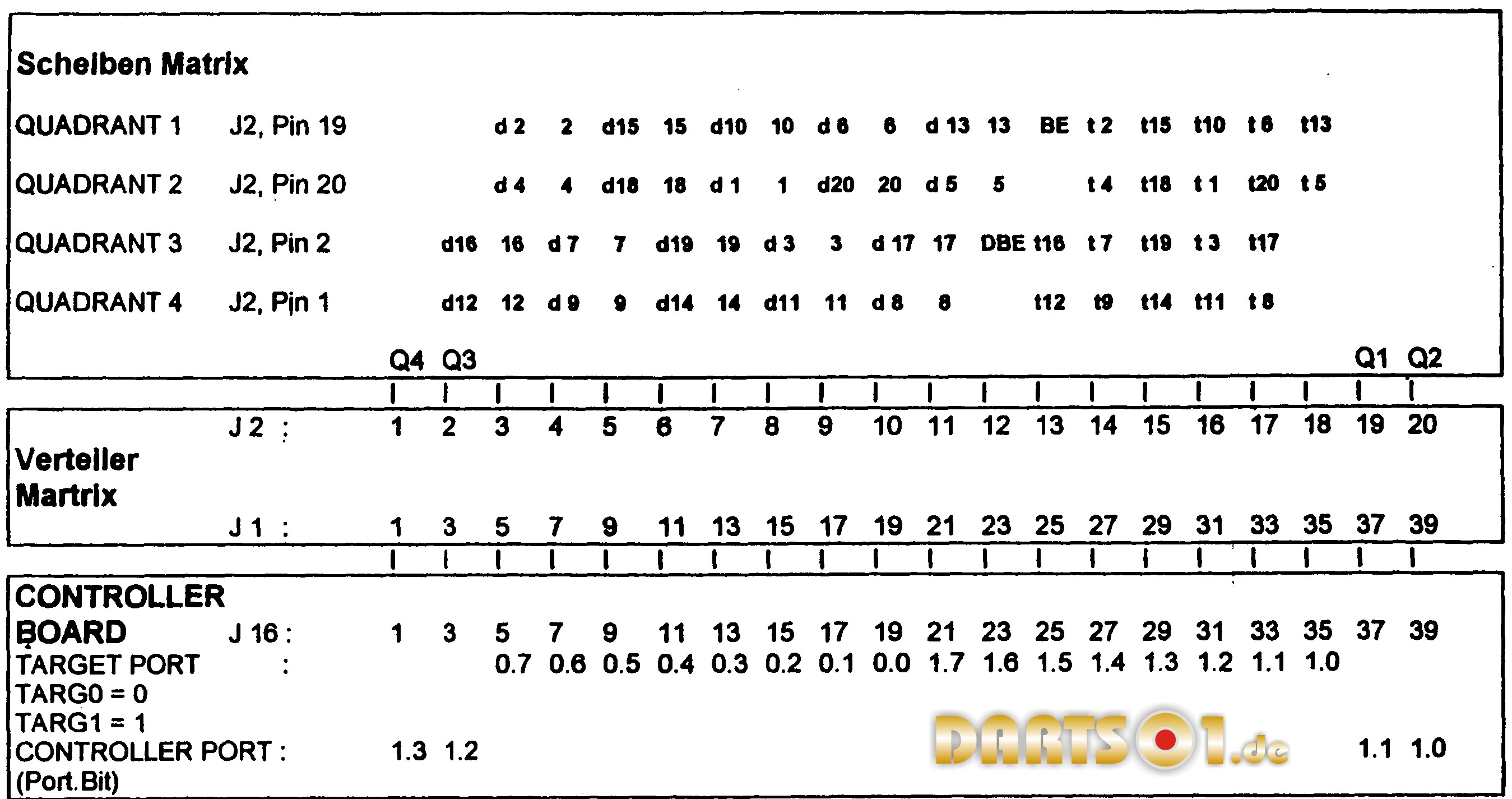

Die Tabelle zeigt die Ansteuerung der Scheibenmatrix. Im Wartungsfall können Sie mit Hilfe dieser Tabelle die Verbindungen auf einfache Weise überprüfen.
Die Matrix selbst erfasst die Scheibensegmente in einer 4 x 16 Aufteilung. Die Tabelle zeigt weiter die komplette Steckerbelegung bis zum Controller Board, sowie die Portbelegung.
Das Multiplexsignal(4 Ausgänge) kommen vom Mikrocontroller Port 1.0-1.3 über Treiberstufen. Die 16 Eingänge sind durch zwei 8-Bit Ports (TARG0 und TARG1) realisiert. (sh. Stromlaufplan Controller Board)
Überprüfen Sie ggf. die Signale, oder messen Sie mit einem Durchgangsprüfer.


Auswechseln der Lampen in der Anzeigeeinheit oben.

  • Gerät ausschalten und Netzstecker ziehen.
  • Notwendige Werkzeuge:
  • Schraubendreher für Phillips Kreuzschlitz # 1 und # 2.
  • Entfernen Sie die Schrauben an den vier Ecken.
  • Ziehen Sie langsam die Anzeigeeinheit nach vorne und drehen diese um.
  • Ziehen Sie die Erdleitung ab.
  • Ziehen Sie den Stecker der Versorgungsleitung und das Flachbandkabel ab.
  • Entfernen Sie die vier Schrauben der Abdeckung.
  • Tauschen Sie die defekten Lampen.

Hinweis:
Stellen Sie bei der Montage sicher, dass die Erdleitung wieder angesteckt wird.
Beachten Sie beim Einbau der Baugruppe, dass die Kabel unter die Kanalabdeckung geschoben-, und dabei nicht gequetscht werden.

Entfernen von abgebrochenen Spitzen aus der Dart-Scheibe.

  • Gerät ausschalten.
  • Öffnen Sie das Schloss, und entfernen Sie die Scheibentür.
  • Lösen Sie die Verriegelungen in den oberen Ecken.
  • Klappen Sie die Scheibe vorsichtig nach unten und entfernen Sie die abgebrochenen Spitzen.
Ersatzteilliste
