TECHNISCHE ANLEITUNG für Sportgerät LÖWEN TURNIER DART Modell SM-94

LÖWEN TURNIER DART

Verwirklichung eines ungefährlichen und spielfreudigen Pfeilwurf - Sportgerätes

Kunststoff-Pfeilspitzen und automatische Punkte-Zählung sind die spezifischen Merkmale des Gerätes

GERÄTEAUFSTELLUNG UND TECHNISCHE DATEN

LÖWEN TURNIER DART Modell SM-94

Technische Daten

Dieses Gerät ist nur für trockene Räume geeignet!

Höhe: 218 cm
Breite: 61 cm
Gewicht: ca. 90 kg
Netzspannung: 220 V 50 Hz
Leistungsaufnahme (Leerlauf) 70 W
Leistungsaufnahme (Betrieb) 110 W

Geräteaufstellung

Hinweis:
Zur Aufstellung des Gerätes ist ein Raum von mindestens 185 cm X 125 cm bei einer Raumhöhe von 230 cm erforderlich.
Informationen zum Netzkabel auf der nächsten Seite.

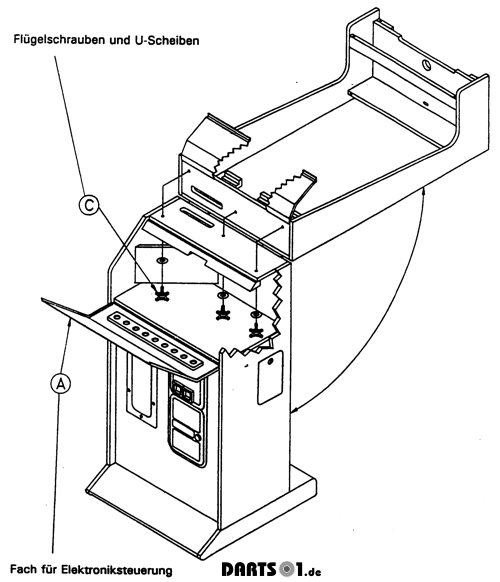

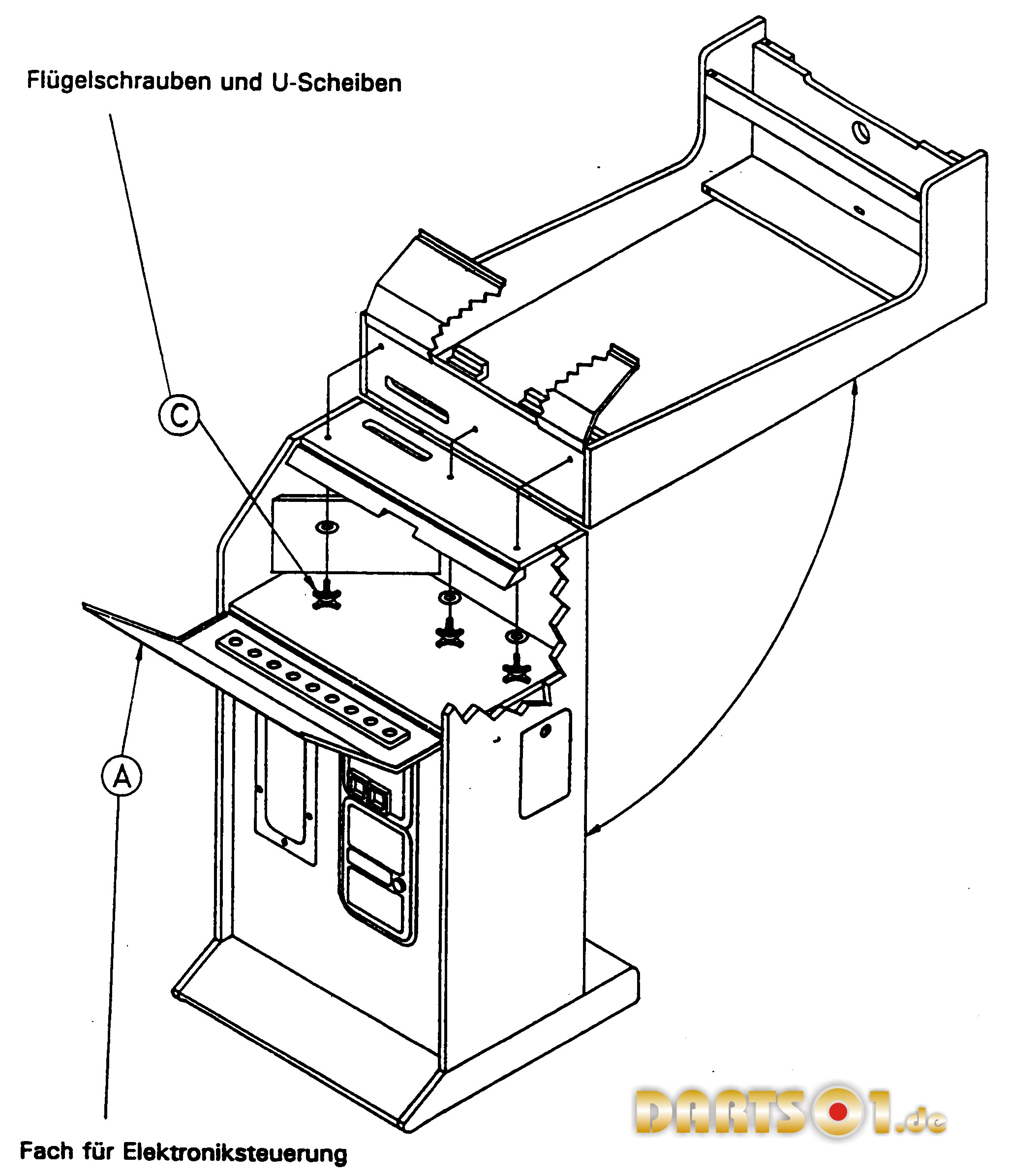

Entriegeln und öffnen Sie das Fach der Elektroniksteuerung "A" durch Aufklappen nach unten.
Entnehmen Sie die Flügelschrauben und U-Scheiben "C" dem "Beipack" aus der Kasse und legen diese im Elektronikfach bereit.
Klappen Sie langsam und vorsichtig das Oberteil hoch. Achten Sie dabei auf festen Stand des Unterteils.
Prüfen Sie, dass keine Leitungen eingeklemmt wurden.
Verschrauben Sie Ober- und Unterteil vom Elektronikfach aus (sh. Bild) mit den bereitgelegten Flügelschrauben "C".
Spotlampe einschrauben. Lampenleistung maximal 40 Watt !
Type: Lampe Reflektor R63 E27 40 W
Platzieren Sie nun das Gerät am endgültigen Platz.
Dabei darf das Gerät nie mehr als 10 Grad gekippt werden !

Achtung!
Aus Sicherheitsgründen ist es unbedingt erforderlich, das Gerät durch Befestigung am Boden oder an der Wand gegen Umfallen zu sichern.
Das notwendige Befestigungsmaterial ist dem Gerät beigefügt. Die Montage ist auf den nächsten Seiten beschrieben.

Verlegung des Netzkabels

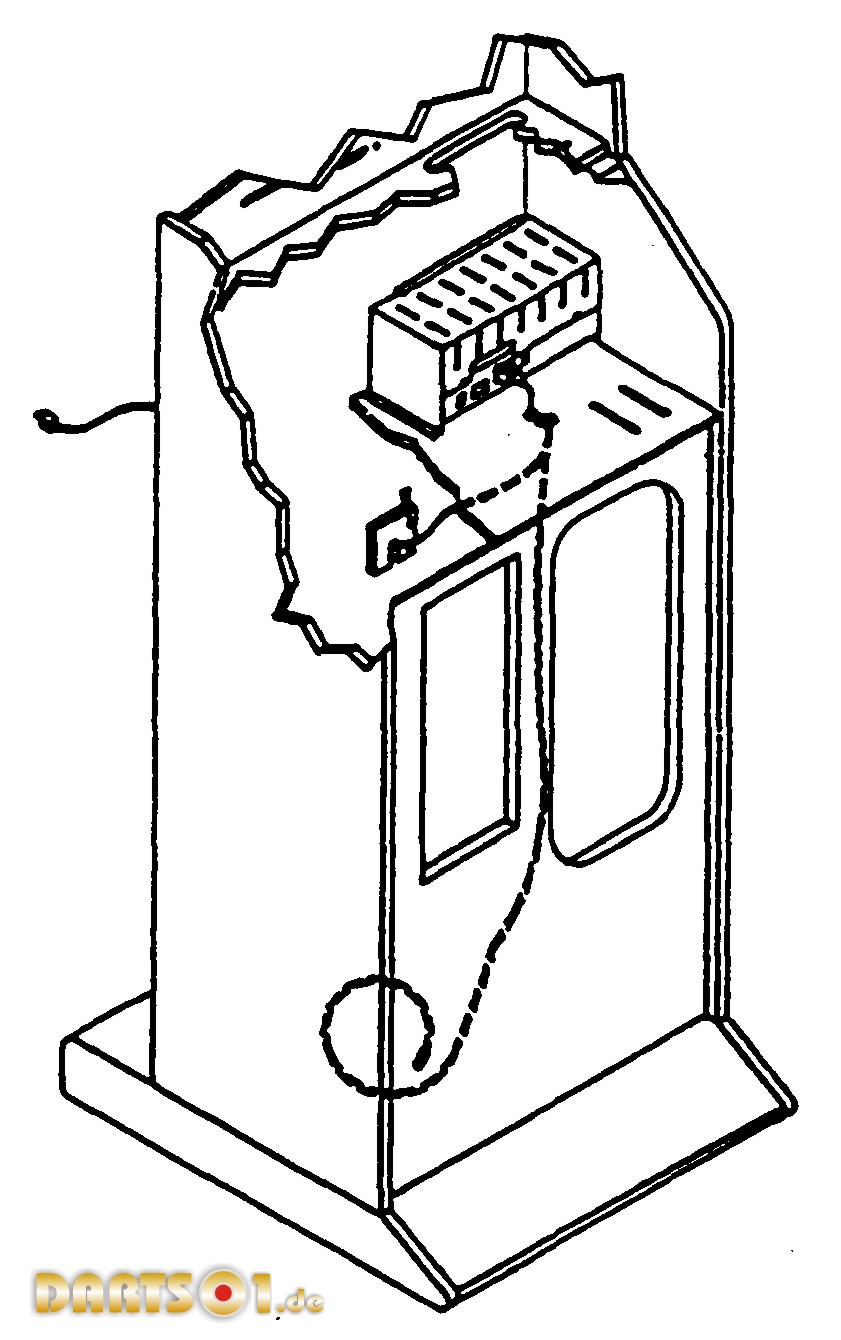

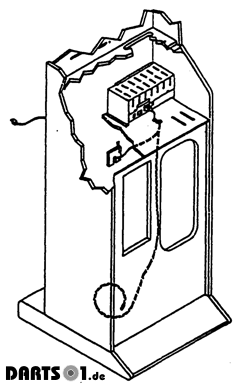

Das Netzkabel liegt aufgerollt im Gerät und wird durch die Gehäuserückwand geführt.

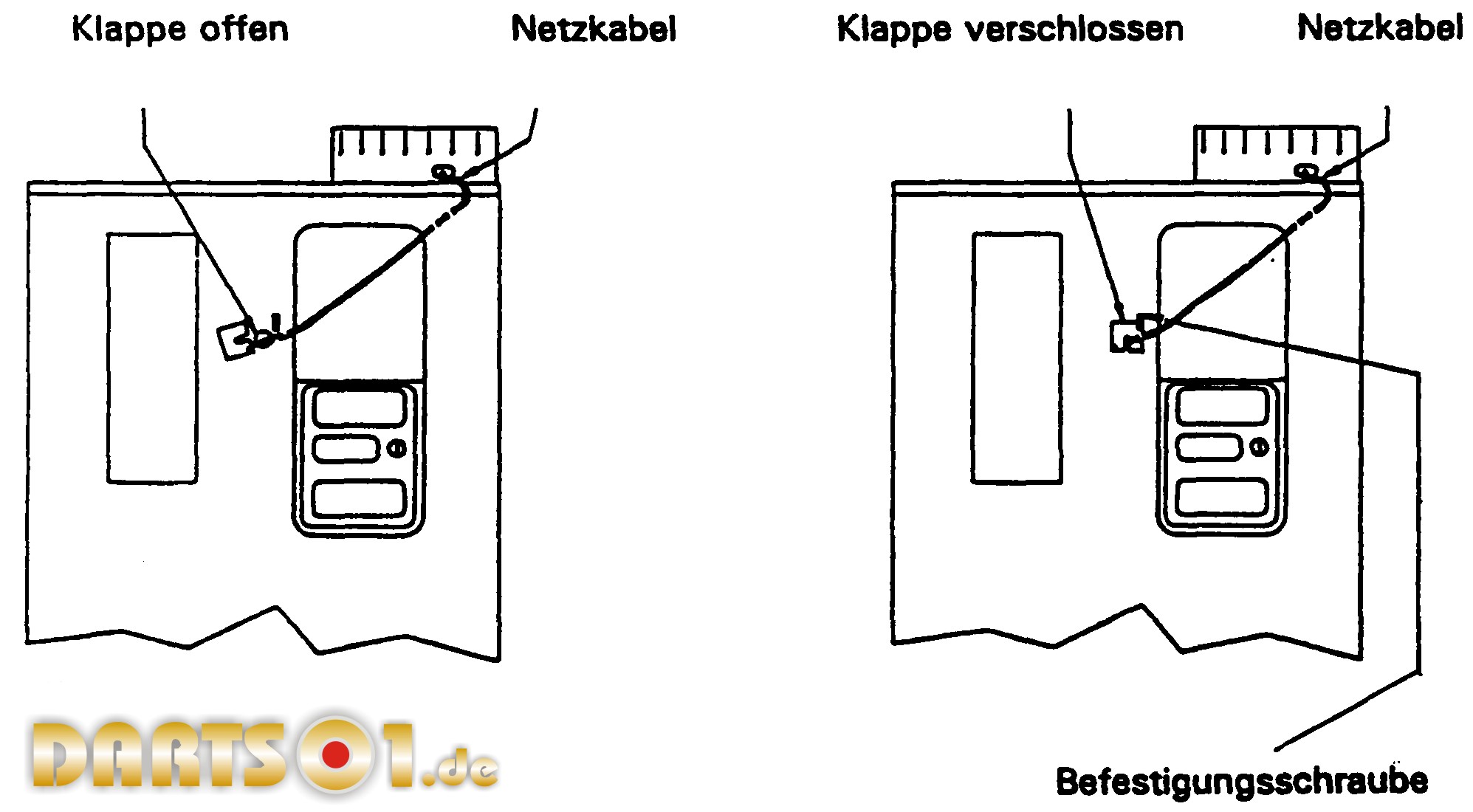

Nach der Durchführung des Netzkabels ist die Klappe zu verschließen.

Gehäuse Vorderansicht

Sicherheitsbefestigungen

Angebotene Einzelteile für verschiedene Befestigungsarten:

D: Ringschraube mit Kette
E: Schraube
F: Mutter
G: U-Scheibe
H: Kipp-Dübel
J: Ringschraube
K: Wanddübel
L: Holz-Ringschraube
M Schraube
N: U-Scheibe
P Bodendübel
R: Kotflügelscheibe

Notwendige Werkzeuge :

Maßband oder Maßstab
Schraubendreher Flach
Schraubendreher mit Kreuzschlitz (Phillips)
Kombizange
Bohrer Holz / Metall 6 mm; 12,5 mm
Steinbohrer 6 mm; 12,5 mm

1. Befestigung der Ringschraube mit Kette am Geräteoberteil

Schrauben Sie die Ringschraube mit Kette "D" mittig in die Rückwand des Geräteoberteils.

2. Befestigung der Kette an der Wand nach Anweisung A, B oder C

A Hohlwandbefestigung

Platzieren Sie das Gerät in Spielposition, und markieren Sie einen Punkt an der Wand in direkter Linie zur Ringschraube und Kette an der Rückseite des Gerätes.
Bohren Sie ein Loch, Durchmesser 12,5 mm am markierten Punkt.
Drehen Sie die Schraube "H" aus dem Kippdübel.
Montieren Sie den Kippdübel in der Reihenfolge: U-Scheibe "N", Kette, Kotflügelscheibe "R", Dübelflügel
Stecken Sie den Kippdübel mit angeklappten Flügeln in das gebohrte Loch und drehen Sie die Schraube "H" fest. Im montierten Zustand darf die Kette nur geringen Durchhang haben.

B Feste Wand, Beton, Ziegel- Bimsstein usw.

Platzieren Sie das Gerät in Spielposition, und markieren Sie einen Punkt an der Wand in direkter Linie zur Ringschraube und Kette an der Rückseite des Gerätes.
Bohren Sie ein Loch, Durchmesser 6 mm, ca. 35 mm tief am markierten Punkt.
Stecken Sie den Wanddübel "K" in das gebohrte Loch und schrauben Sie die Ringschraube "L" hinein.

Führen Sie die Kette durch die Ringschraube und verschrauben Sie die Kette mit der Schraube "E" und den Sechskantmuttem "F" wie dargestellt. Im montierten Zustand darf die Kette nur geringen Durchhang haben.

C Holzwände

1. Platzieren Sie das Gerät in Spielposition, und markieren Sie einen Punkt an der an der Wand in direkter Linie zur Ringschraube und Kette an der Rückseite des Gerätes.
2. Schrauben Sie die Ringschraube "L" an der markierten Stelle in die Wand. (ggf. vorbohren)
3. Führen Sie die Kette durch die Ringschraube und verschrauben Sie die Kette mit der Schraube "E" und den Sechskantmuttern "F" wie dargestellt. Im montierten Zustand darf die Kette nur geringen Durchhang haben.

Befestigung auf dem Fußboden

Befestigung am Betonfußboden

1. Markieren Sie die zwei vorgegebenen Anschraubpunkte auf dem Fußboden; entsprechend der Maß- zeichnung. ("B1"=Gehäuserückseite Referenzlinie, "B2"=Gehäusevorderseite relativ zu den Befestigungslöchern).
2. Bohren Sie die Löcher an den markierten Stellen mit einem 12,5 mm Steinbohrer ca. 45 mm tief.
3. Setzen Sie die Bodendübel "P" in die Löcher ein.
4. Platzieren Sie nun das Gerät mit den Bohrungen exakt über den Bodendübeln.
5. Sichern Sie es mit den U-Scheiben "N" und den Schrauben "M".
6. Schrauben "M" soweit in den Gehäuseboden eindrehen, dass die Schrauben mit dem Boden bündig abschließen.

Befestigung am Holzfußboden

1. Platzieren Sie das Gerät in Spielposition.
2. Sichern Sie es mit den U-Scheiben "N" und den Schrauben "M" (Hinweis: Wenn nötig, mit einem 6 mm Holzbohrer vorbohren).
3. Schrauben "M" soweit in den Gehäuseboden eindrehen, dass die Schrauben mit dem Boden bündig abschließen.
