Dartautomat SM94

TECHNISCHE ANLEITUNG für Sportgerät LÖWEN TURNIER DART Modell SM-94


Leiterplatten-Bestückung


Stromlaufpläne

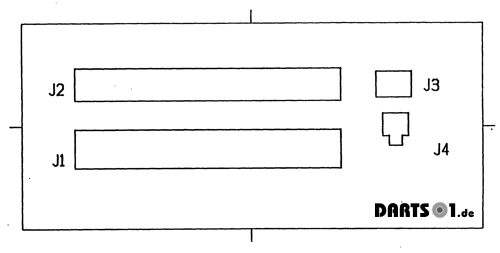

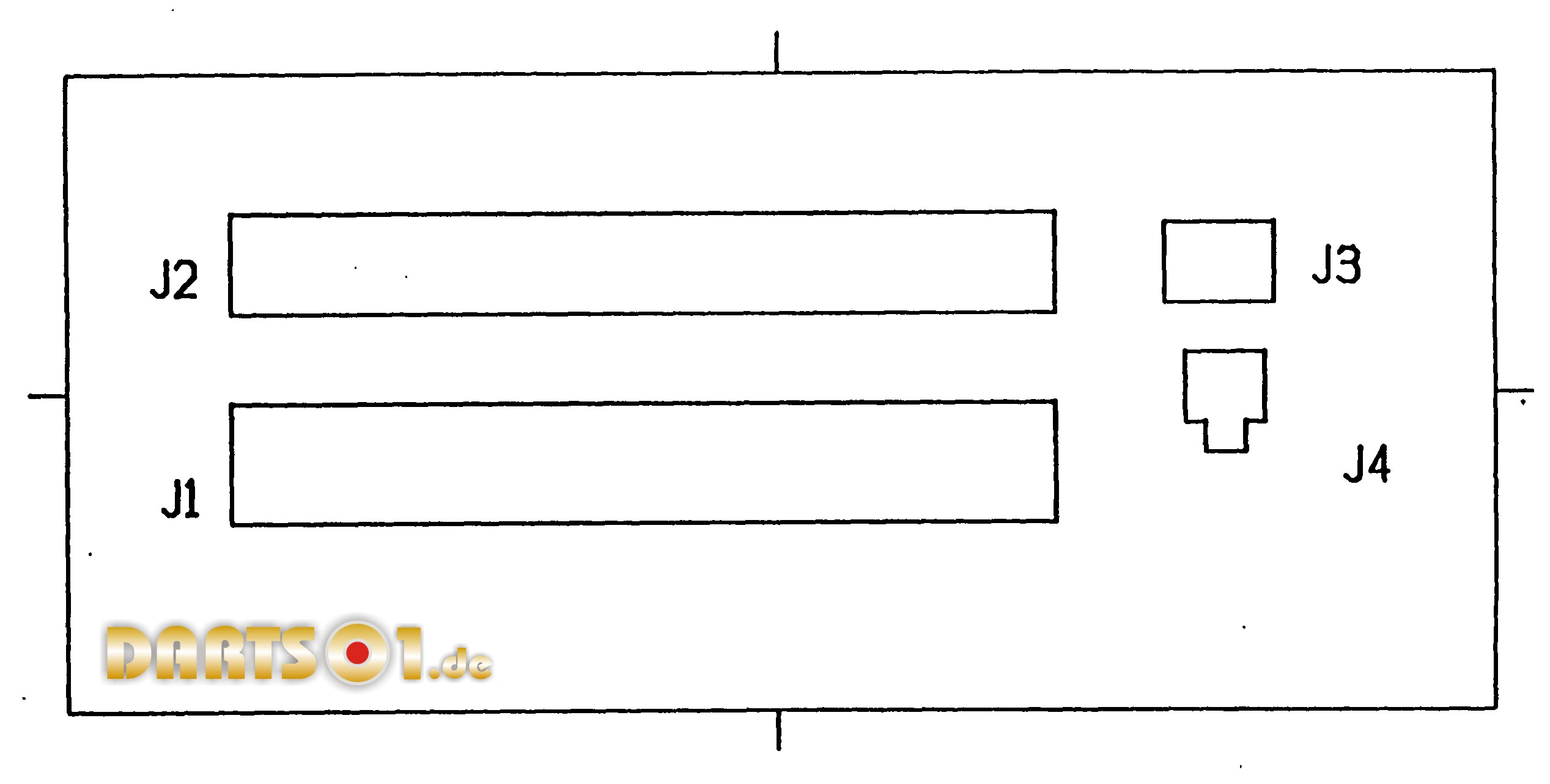

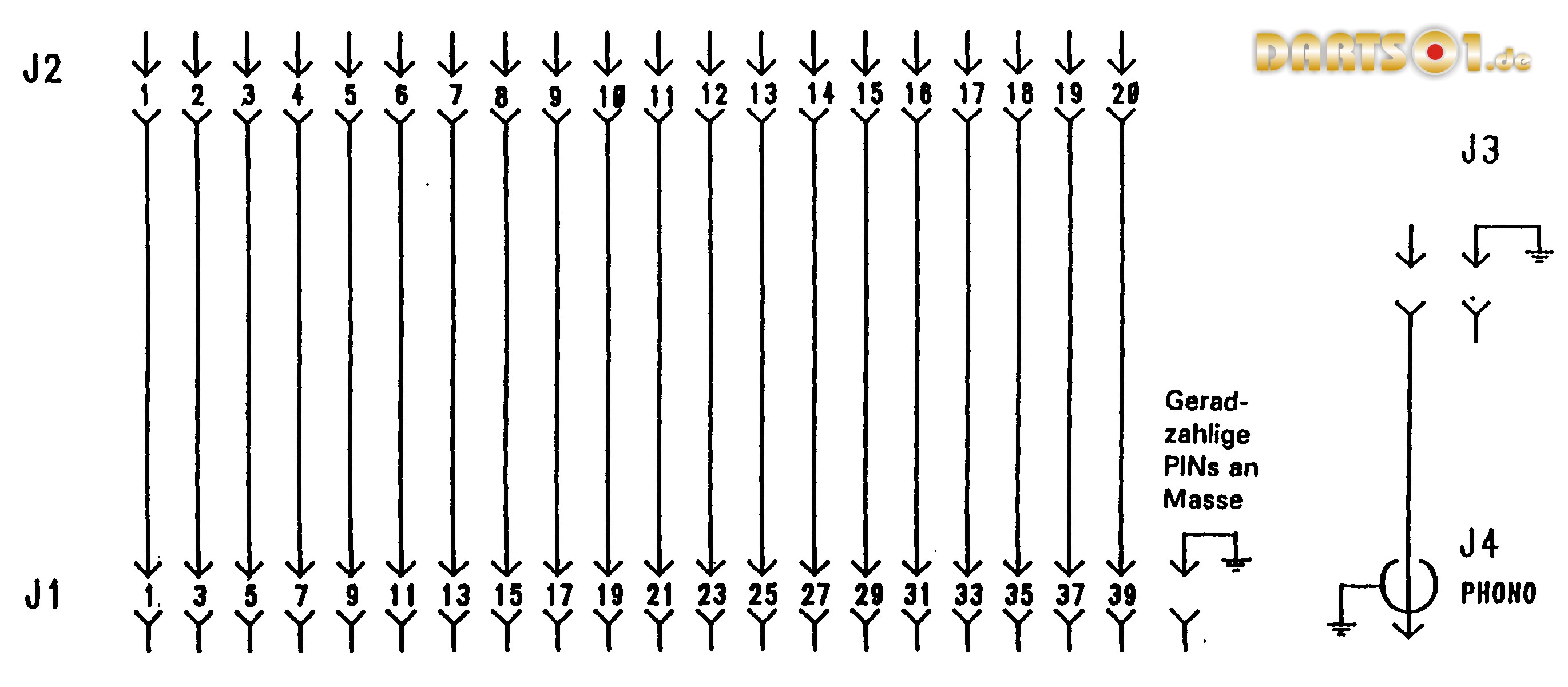

A56-0-00-00 Verteiler Matrix Bestückungsplan

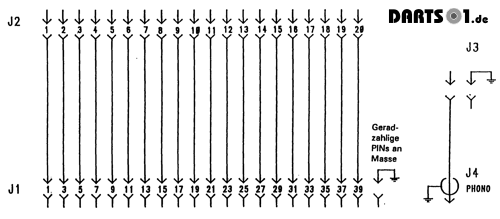

A56-0-00-00 Verteiler Matrix

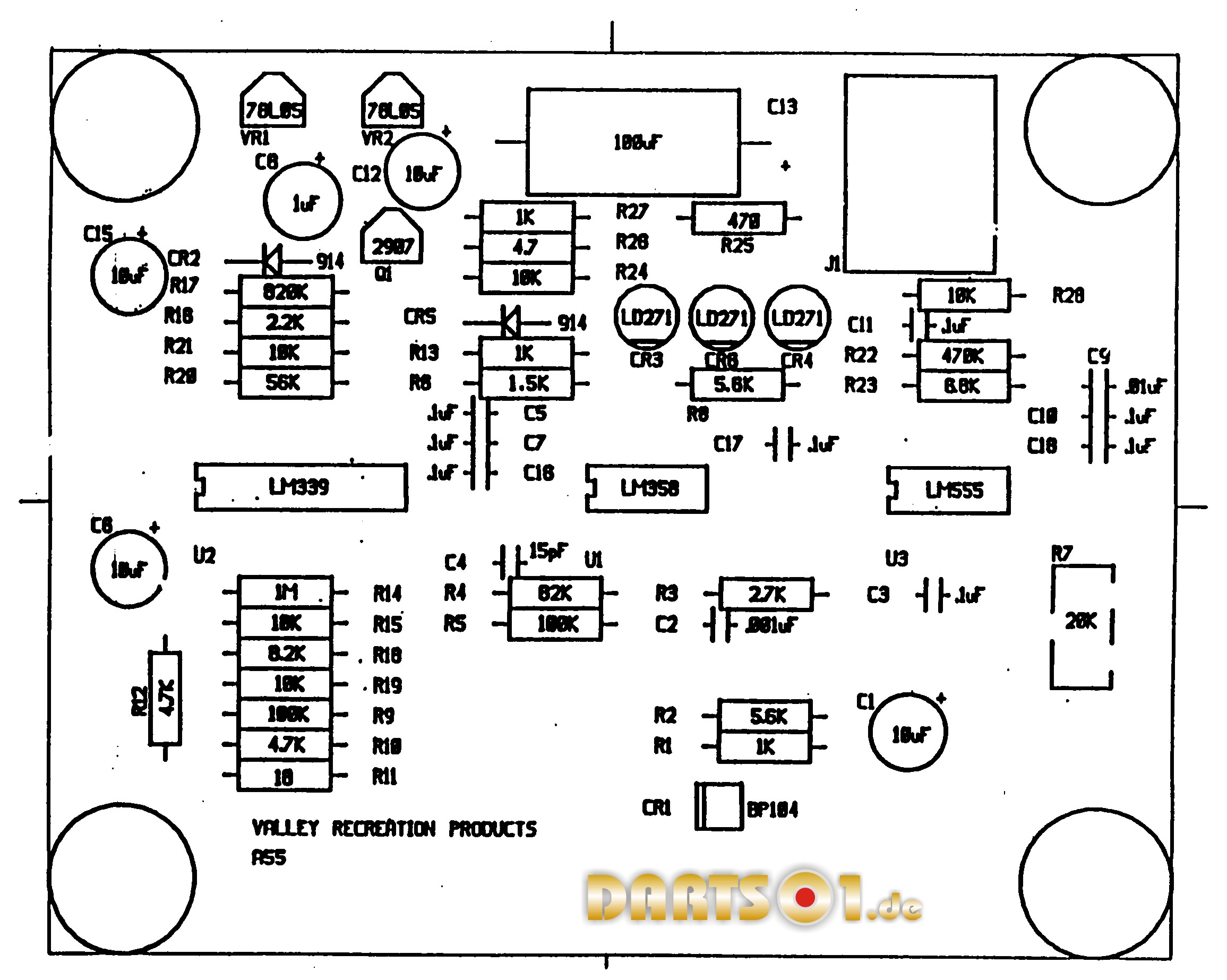

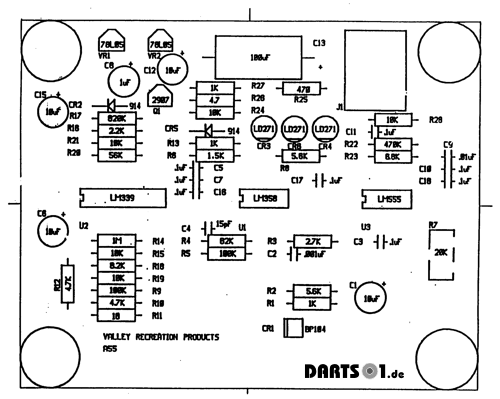

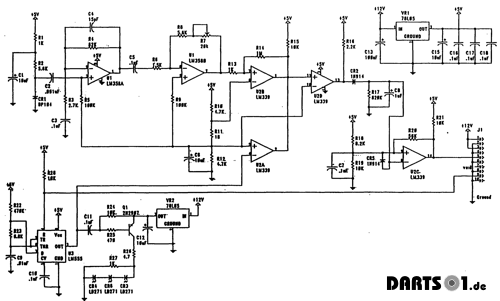

A55-7-00-00 Infrarot-Sensor Bestückungsplan

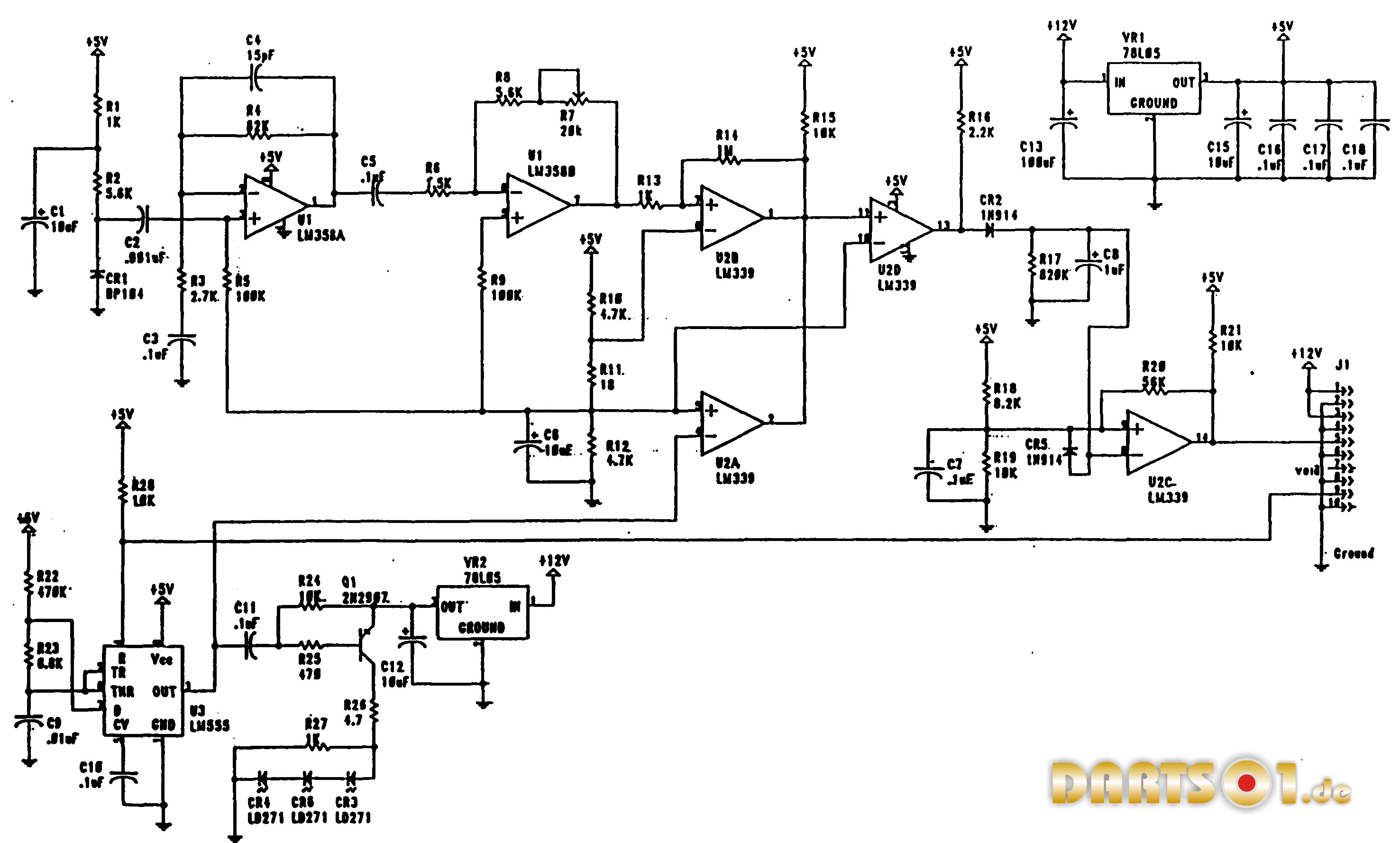

A55-7-00-00 Infrarot-Sensor

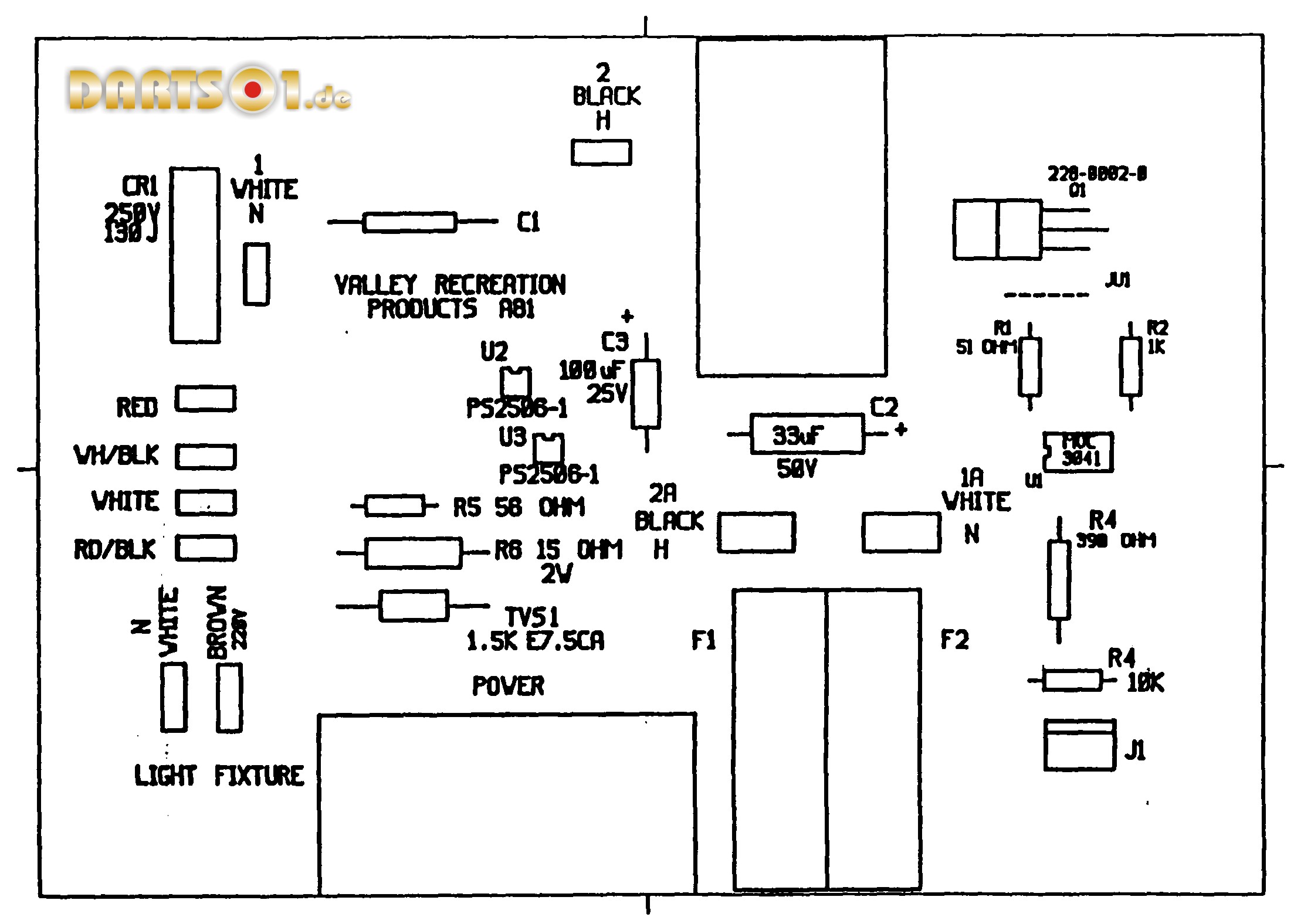

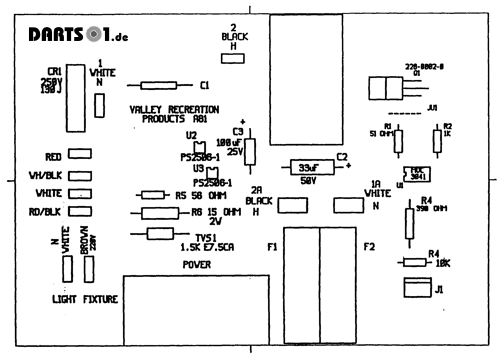

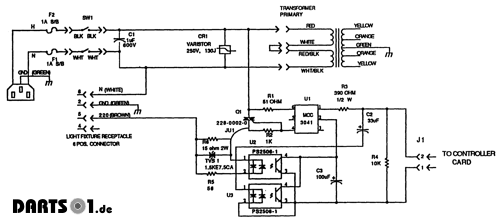

A81-2-00-00 Versorgungseinheit, Netzspannung Bestückungsplan

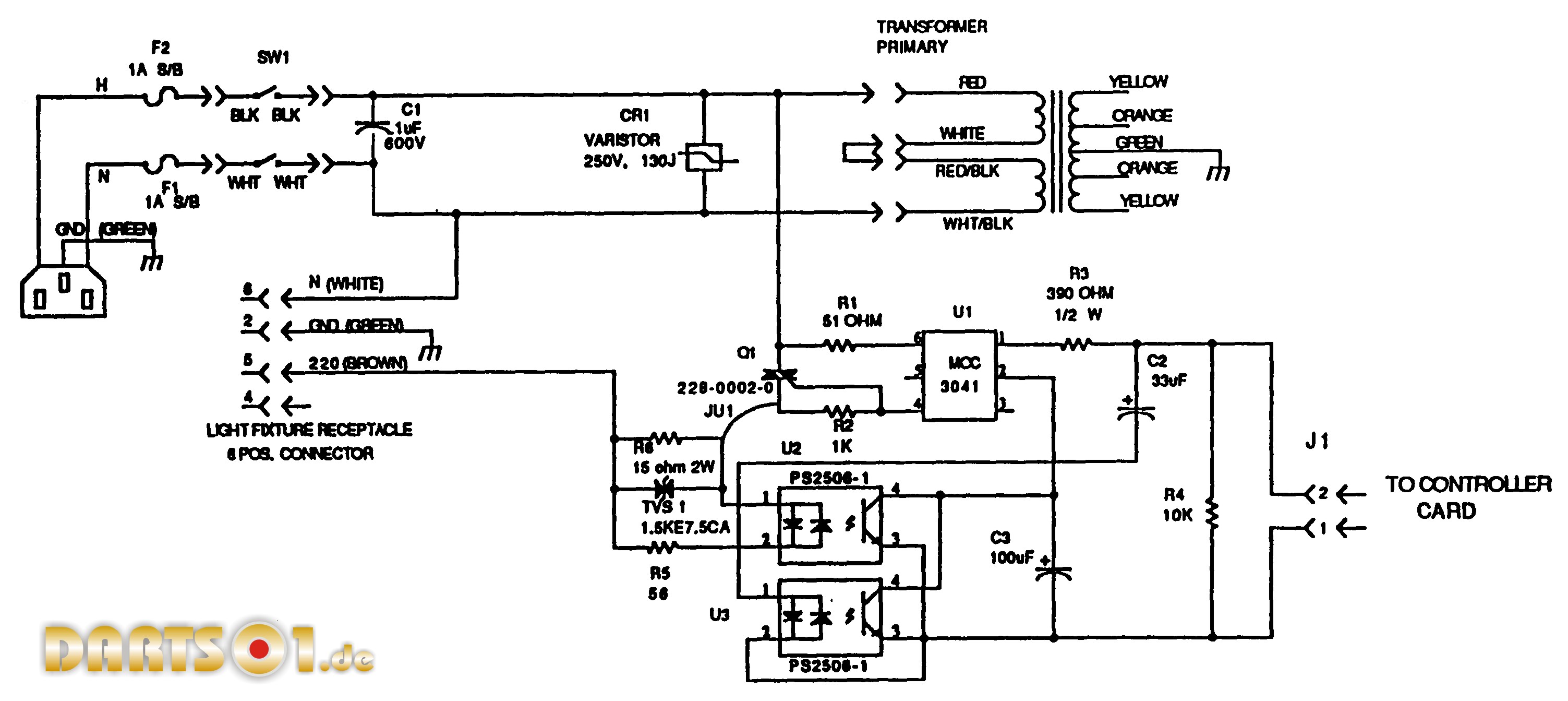

A81-2-00-00 Versorgungseinheit, Netzspannung

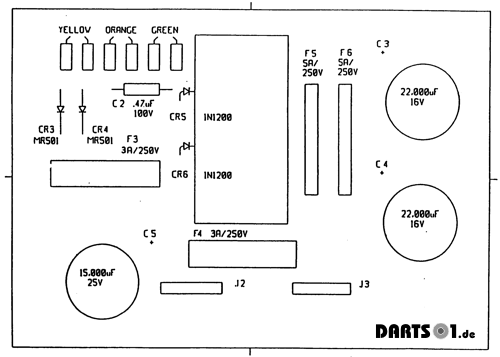

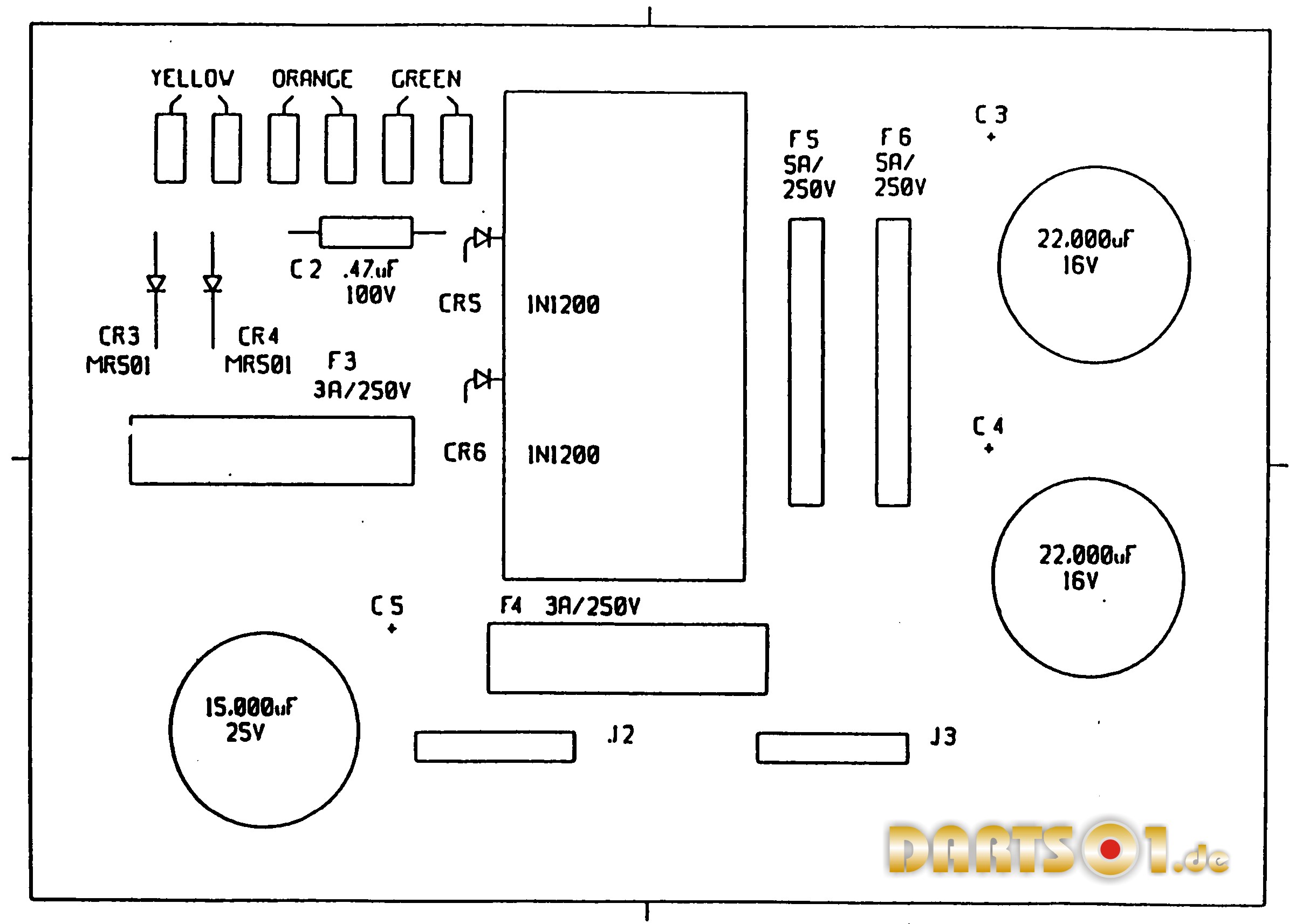

A58-1-00-00 Versorgungseinheit, Kleinspannung Bestückungsplan

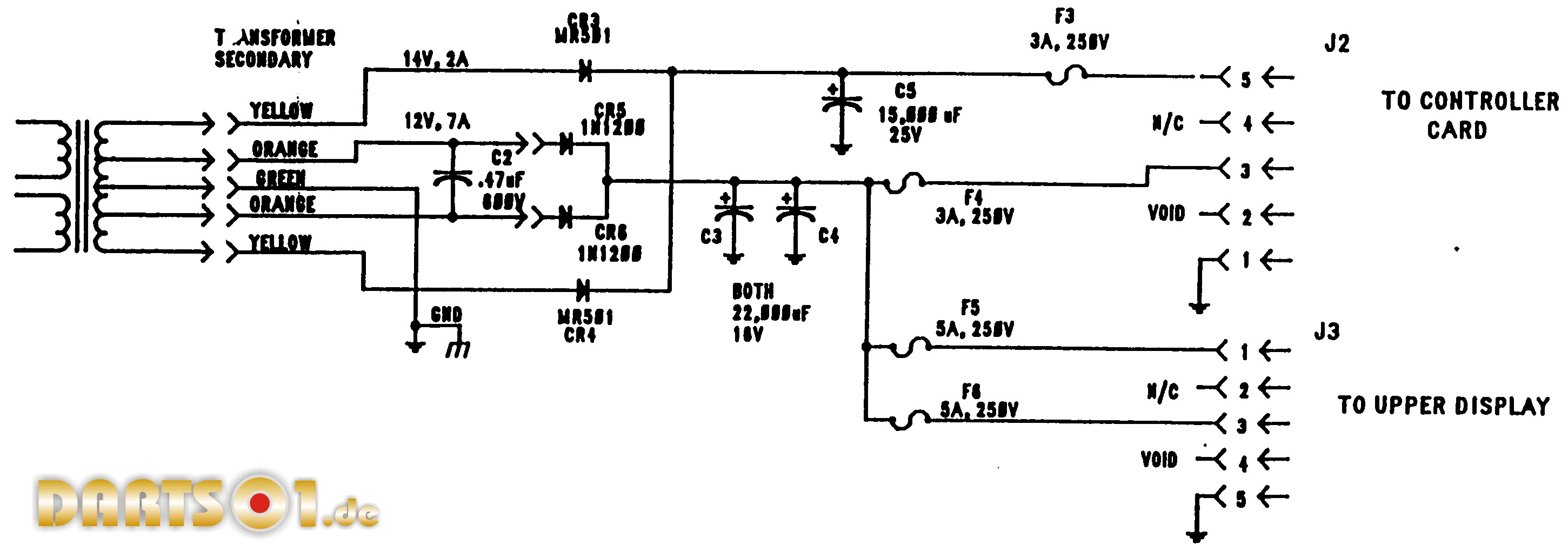

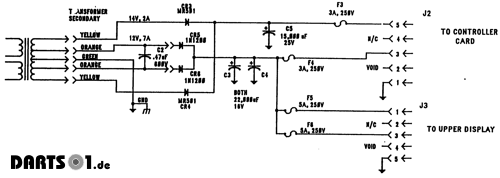

A58-1-00-00 Versorgungseinheit, Kleinspannung

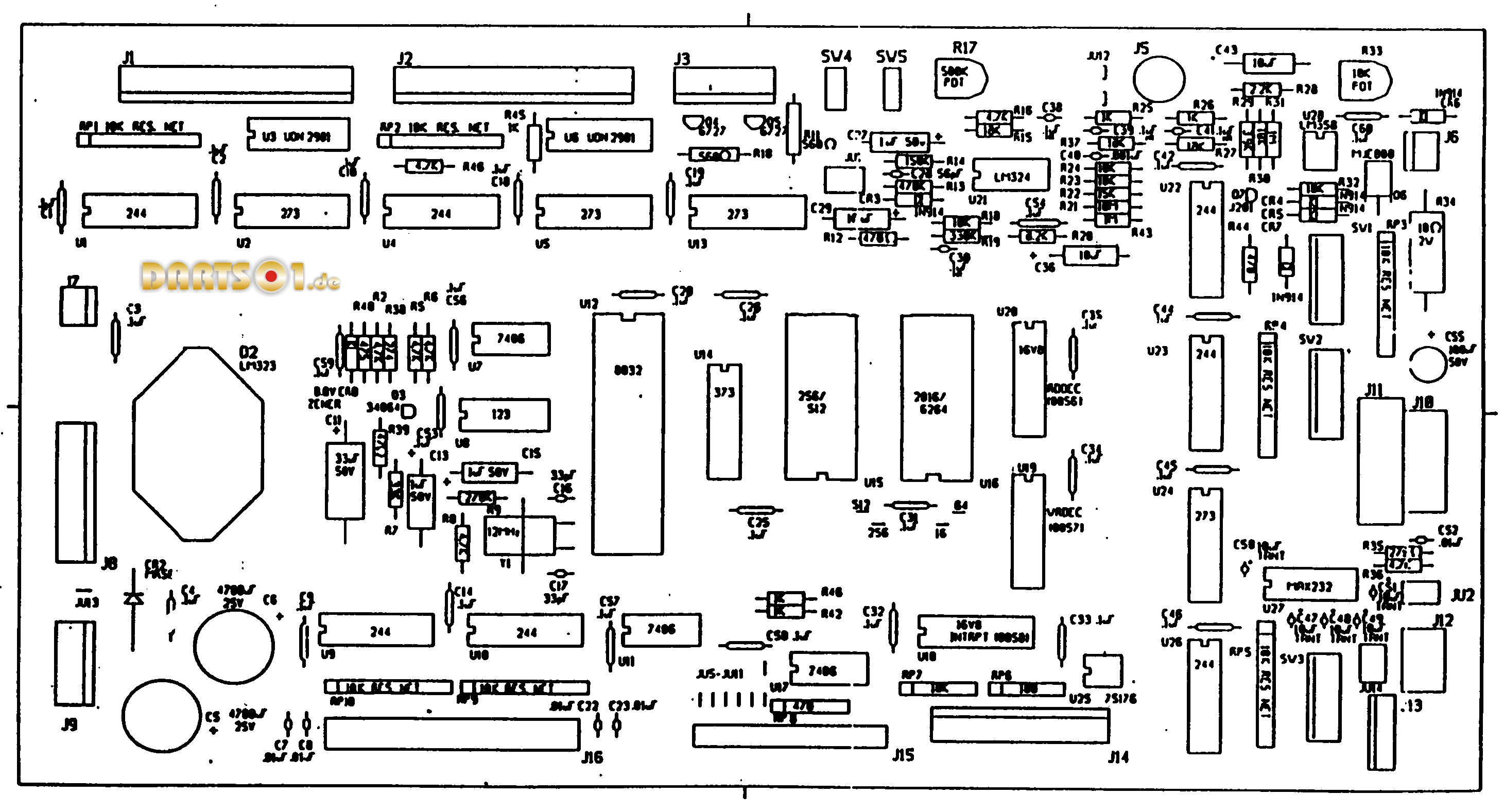

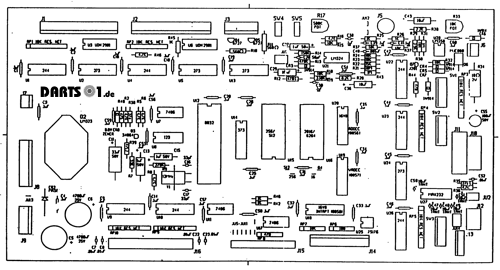

A73-3-00-00 Controller Board Bestückungsplan

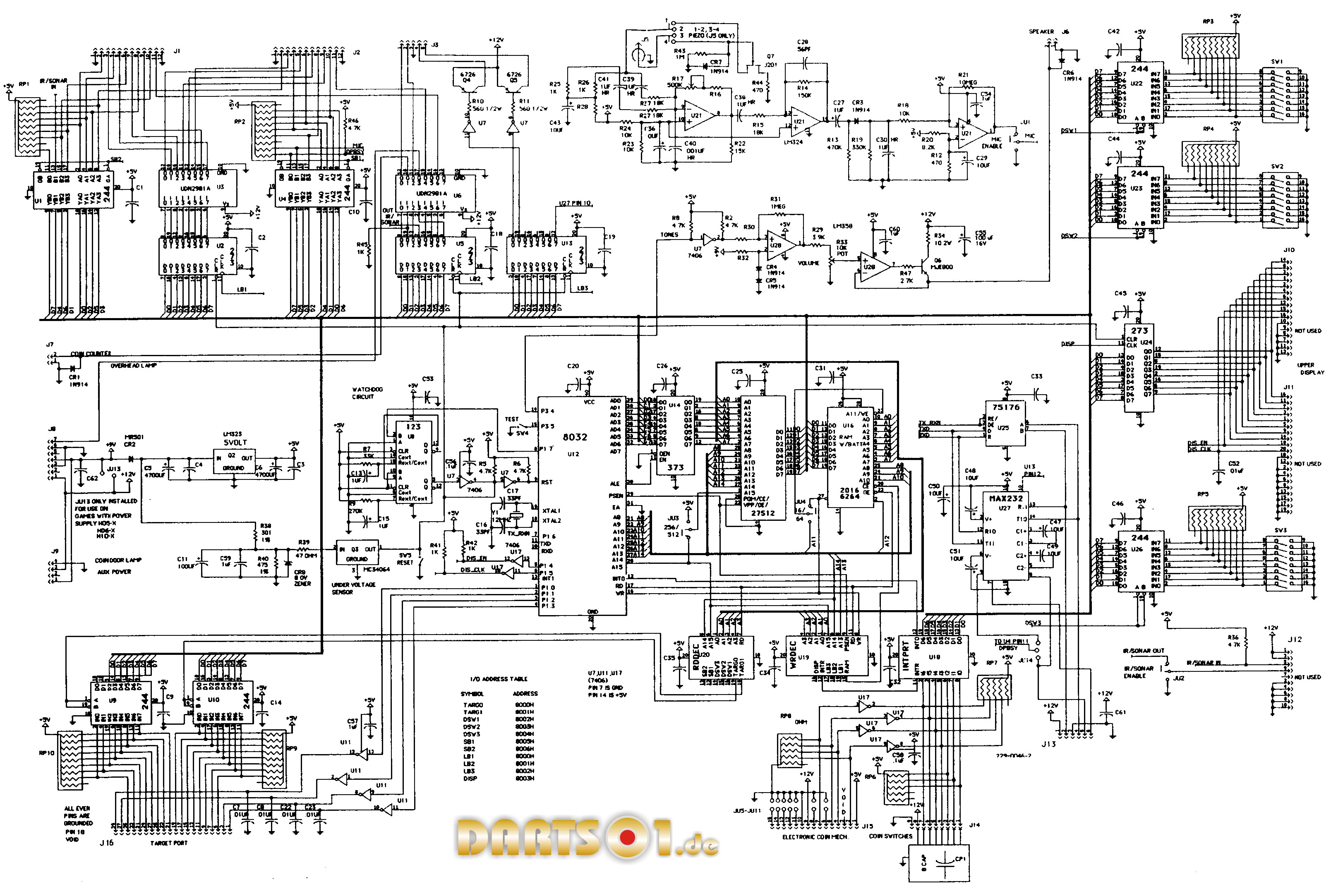

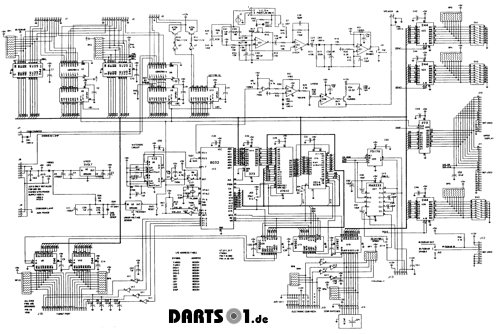

A73-3-00-00 Controller Board
