Dartautomat SM94

TECHNISCHE ANLEITUNG für Sportgerät LÖWEN TURNIER DART Modell SM-94


Ersatzteilliste

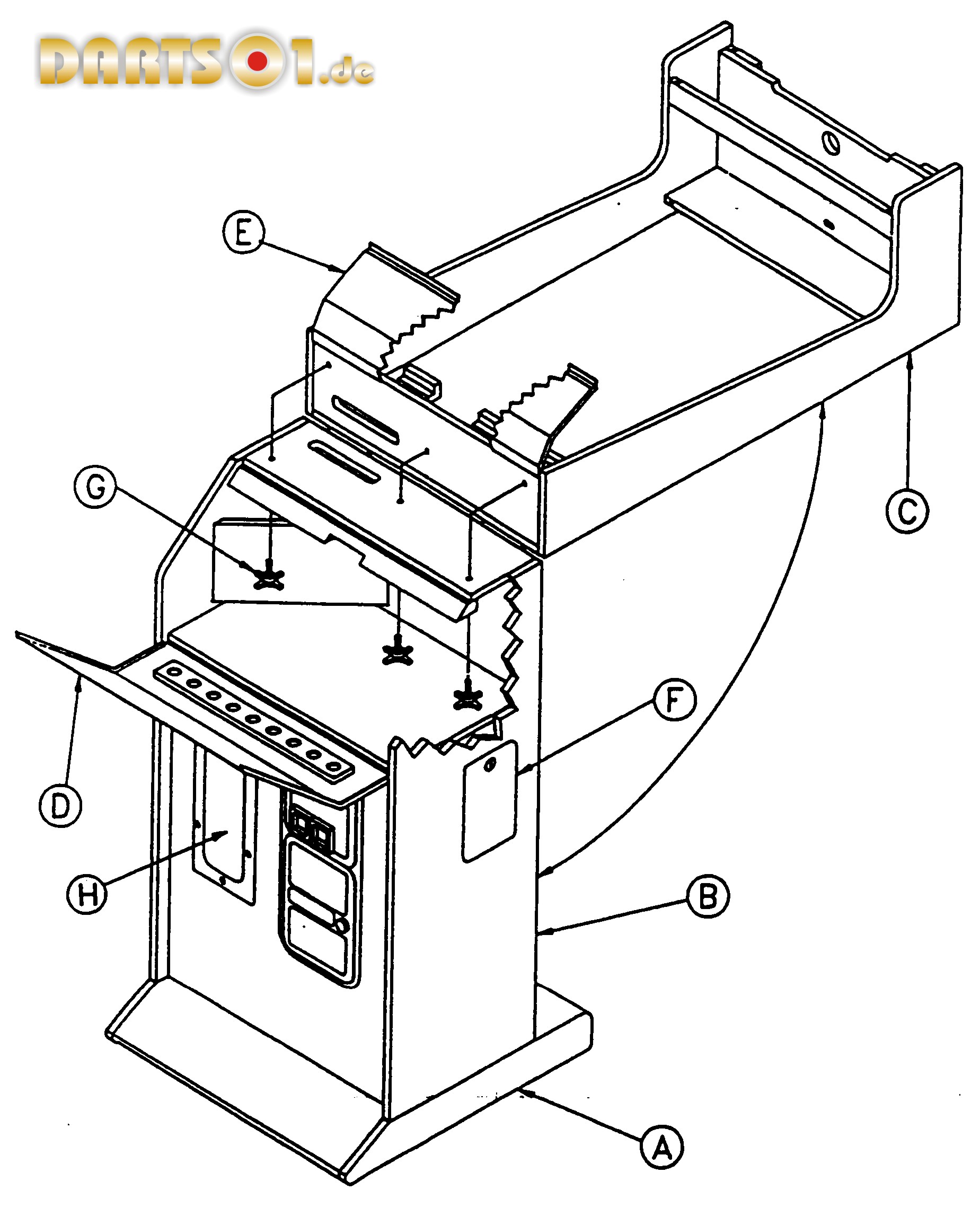

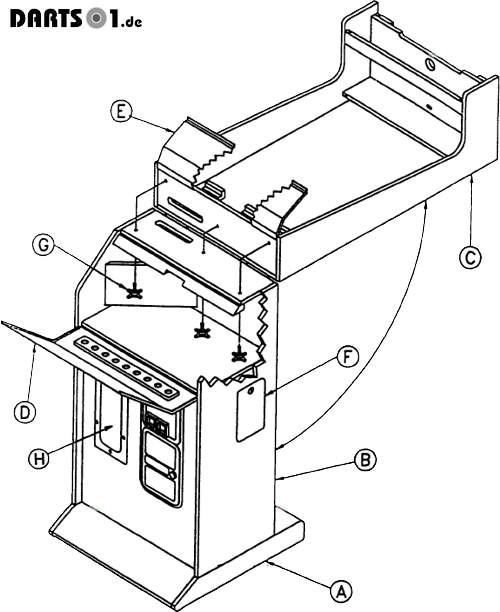

Standard SM Gehäuse













Standard SM Gehäuse Ersatzteilliste

A.ADD-3-00-00Baugruppe Gehäusefuß, SM
B.ADV-2-00-01Baugruppe Gehäuseunterteil, ohne Abdeckung, SM
205-0376-4 Frontabdeckung (Folie) schwarz
C.ADW-1-00-01Baugruppe Gehäuseoberteil, ohne Abdeckklappe, SM
D.ADH-1-01-01Elektronikabdeckung unten, mit Scharnier, mit Schloss
205-0371 Elektronikabdeckung unten, mit Scharnier, ohne Schloss
205-0378-2 Spielanleitung, deutsch
205-0380 Spielanleitung, englisch
212-0023 Schloss
212-0024 3-Loch-Hebel für Schloss
206-0292 Schließstange
206-0293 Führungswinkel
E.ADE-1-01-01Abdeckung oben, mit Scharnier
F.ADC-0-20-00Tür für Werkzeugfach, mit Schloss
212-0039-0 Schloss
G.201-0112 Flügelschraube
H.206-0480-0 Banknotenprüfer Abdeckplatte
202-0090-0 6 Schlossschrauben
203-0066-0 6 Muttern

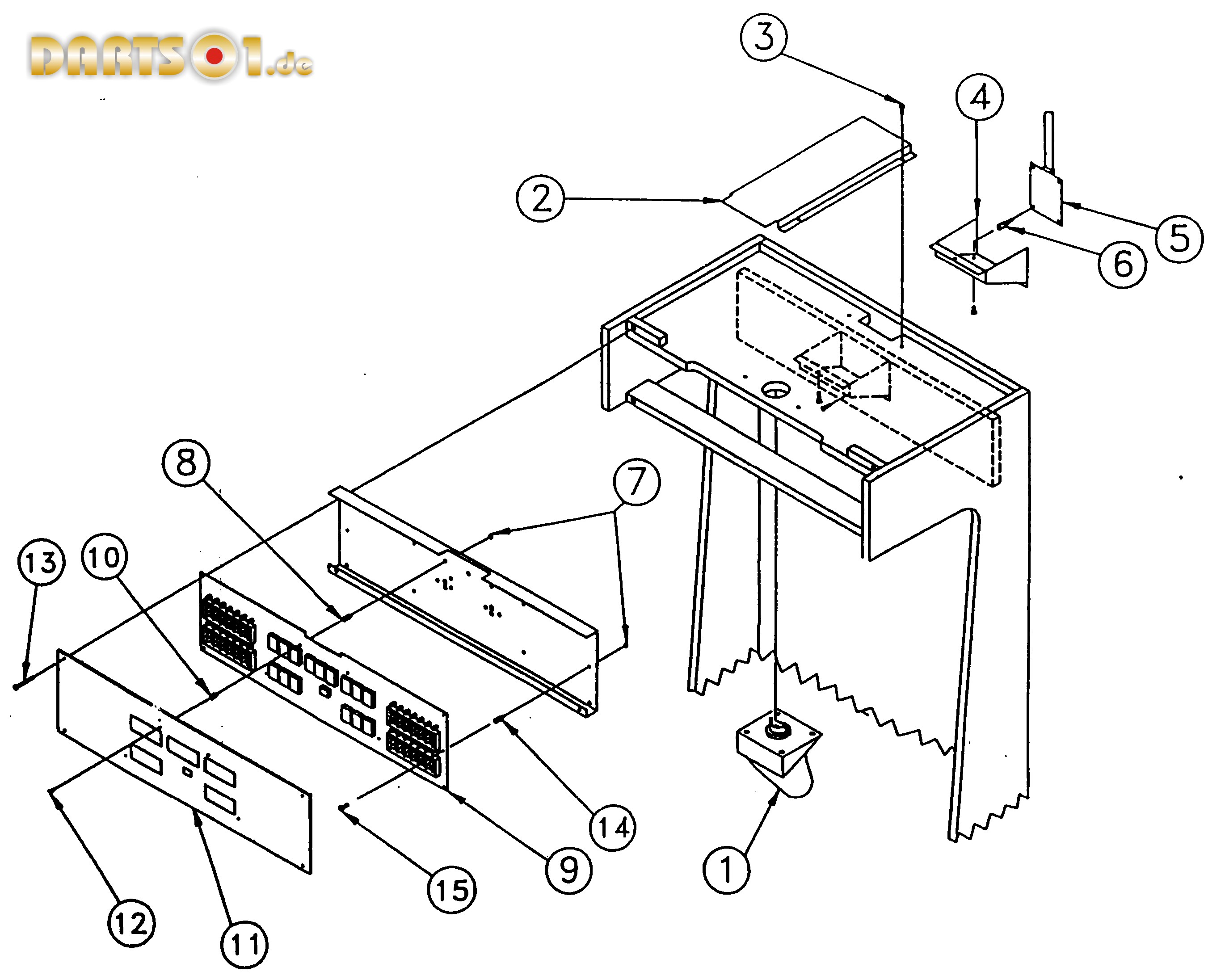

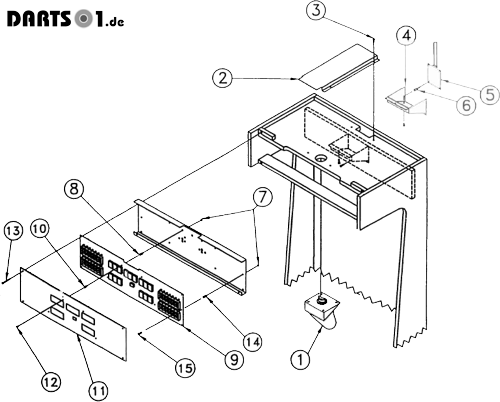

Baugruppe Lichthaube und Anzeigeeinheit oben





Baugruppe Lichthaube und Anzeigeeinheit oben Ersatzteilliste

1G74Lampenfassung
901 619Lampe Reflektor R63 E27 40 W
2206-0275Kanal Abdeckung
3201-0210Blechschraube mit Kreuzschlitz #8x1/2" Type17
4R03-1-00-00Infrarot-Sensor komplett
R03-5-00-03Gehäuse für Infrarot-Sensor
5A55-5-00-00Leiterplatte Baugruppe Infrarot-Sensor
6205-0497Gewindebolzen
201-0126Gewindeschraube mit Kreuzschlitz #6x5/16
7203-1001Mutter #4-40
8206-1064Gewindebolzen #4-40xl/2"
9J23-1-00-00Leiterplatte Anzeigeeinheit oben, mit Cricket
10206-0253Gewindebolzen #4-40x3/8"
11205-0643Abdeckblende
12201-0114Gewindeschraube mit Kreuzschlitz #4-40x3/8"
13201-0099Gewindeschraube mit Kreuzschlitz #8-32x1-1/2"
14205-0492Distanzstück, Nylon Rd 3/16x1/2"
15201-0078Gewindeschraube mit Kreuzschlitz #4-40x3/4"

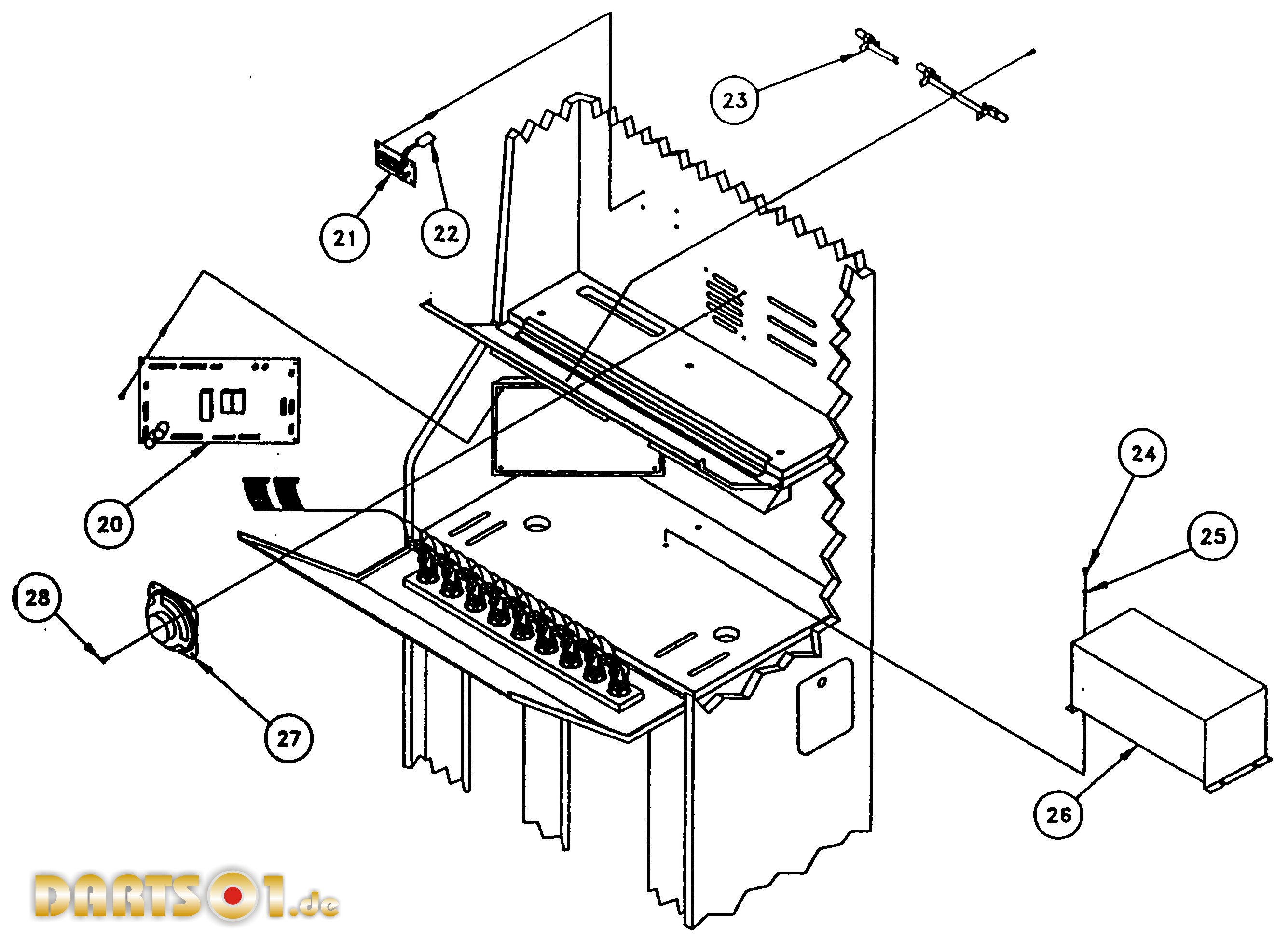

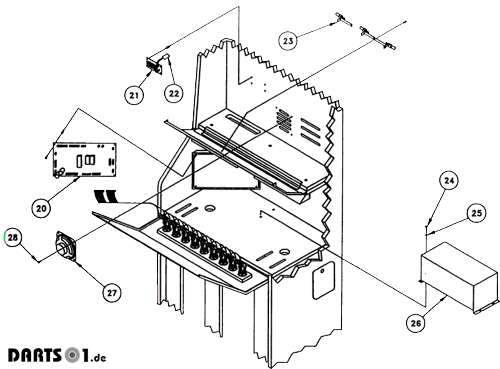

Elektronik - Baugruppen





Elektronik - Baugruppen Ersatzteilliste

20A73Leiterplatte Controller-Board
206-0478Grundplatte
21A56Verteilermatrix
22217-0273Piezo-Sensor
23GA4Lampenleiste mit Fassungen (nicht werfen / LÖWE / werfen)
223-0014Glassockellampe 14V 240 mA Type 194
24201-0119Gewindeschraube #10-32x3/4"
25204-1003U-Scheibe #10
26H14Versorgungseinheit, universal
27G93Lautsprecher
28201-1001Gewindeschraube #8-32x3/8"

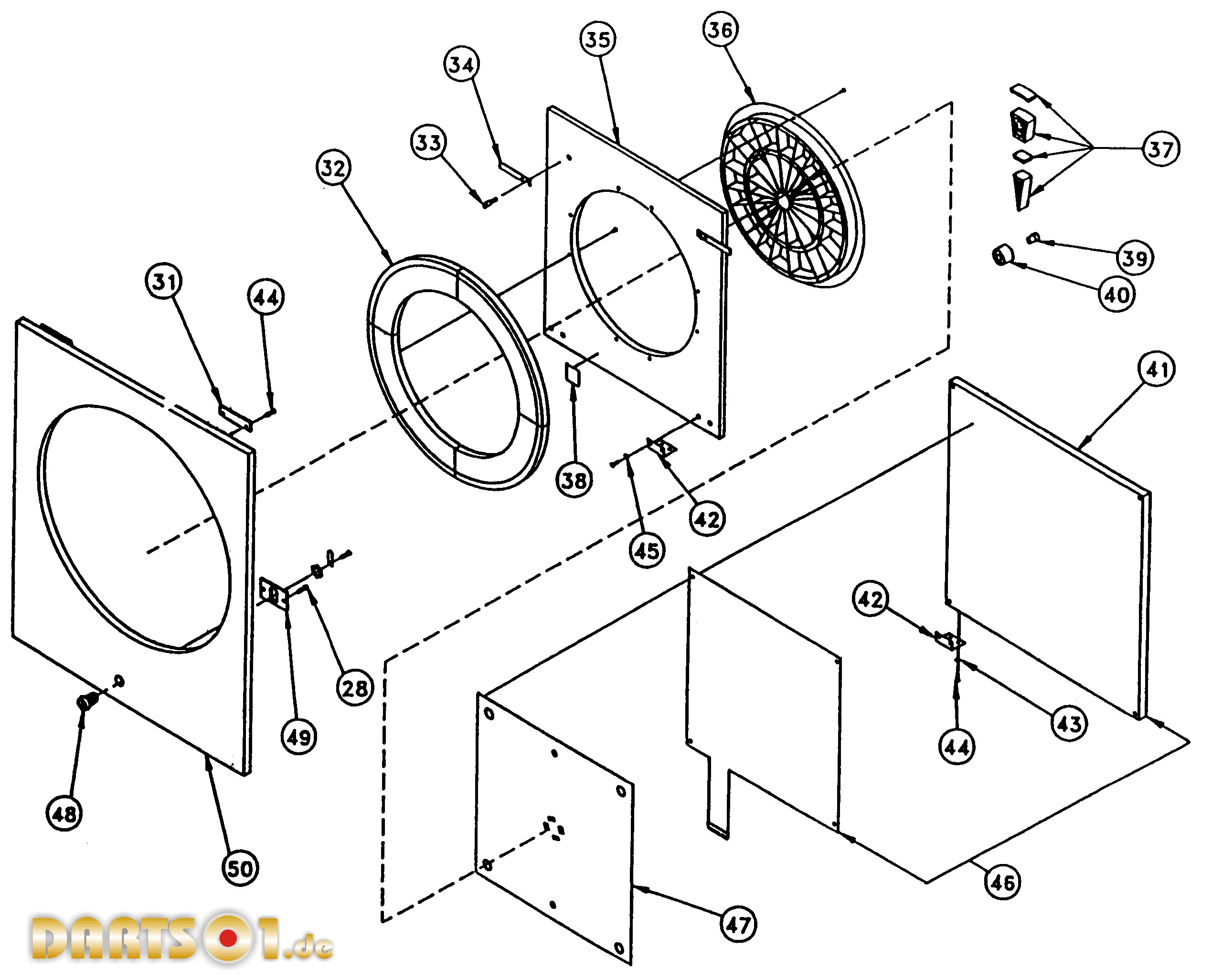

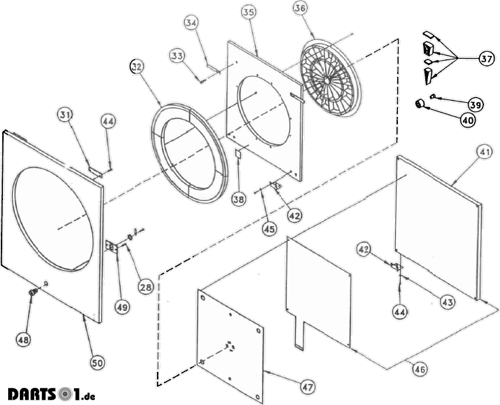

Baugruppe Scheibenmatrix





Baugruppe Scheibenmatrix Ersatzteilliste

31206-0274Scheibentür Finger
32205-1006Dart - Auffangring
33201-0111Justageschraube 1/4-20x1-9/32"
34201-0111Türriegel
35ADB-0-03-01Spider und Leiterplatten Montageeinheit (alt)
ADB-0-07-01Spider und Leiterplatten Montageeinheit (neu)
36205-1187Spider, weiß mit dünnen Stegen
201-1052Maschinenschraube 8-32x3/8
37Q30Segmentsatz, 4 Teile f.dünne Stege, rot
Q31Segmentsatz, 4 Teile f.dünne Stege, blau
38205-0434Lexan, 1" vierkant
39205-1221Inneres Bullseye Segment, rot
40205-0277Äußeres Bullseye Segment f. dünne Stege
41ADB-0-04-01Montageplatte für Schaltermatrix
42206-0272Scharnier SM-Scheibe
43204-1003U-Scheibe #10
44201-1046Gewindeschraube mit Kreuzschlitz #8-32x1/2"
45204-1017Schlossscheibe mit lnnenverzahnung #8
46N71-0-00-00Schaltermatrix für dünne Stege mit Montageplatte
47207-0049Gummiplatte fiir dünne Stege
48212-0031Schloss
49206-0008Schließplatte
50ADV-2-01-01Baugruppe Scheibentür für Gehäuse-Oberteil

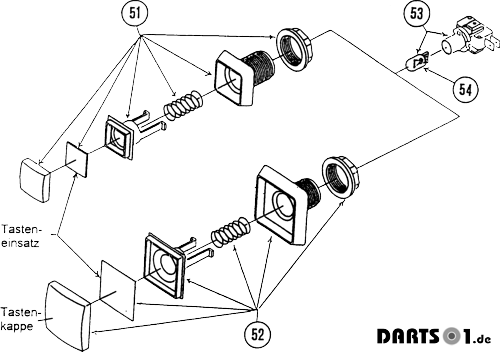

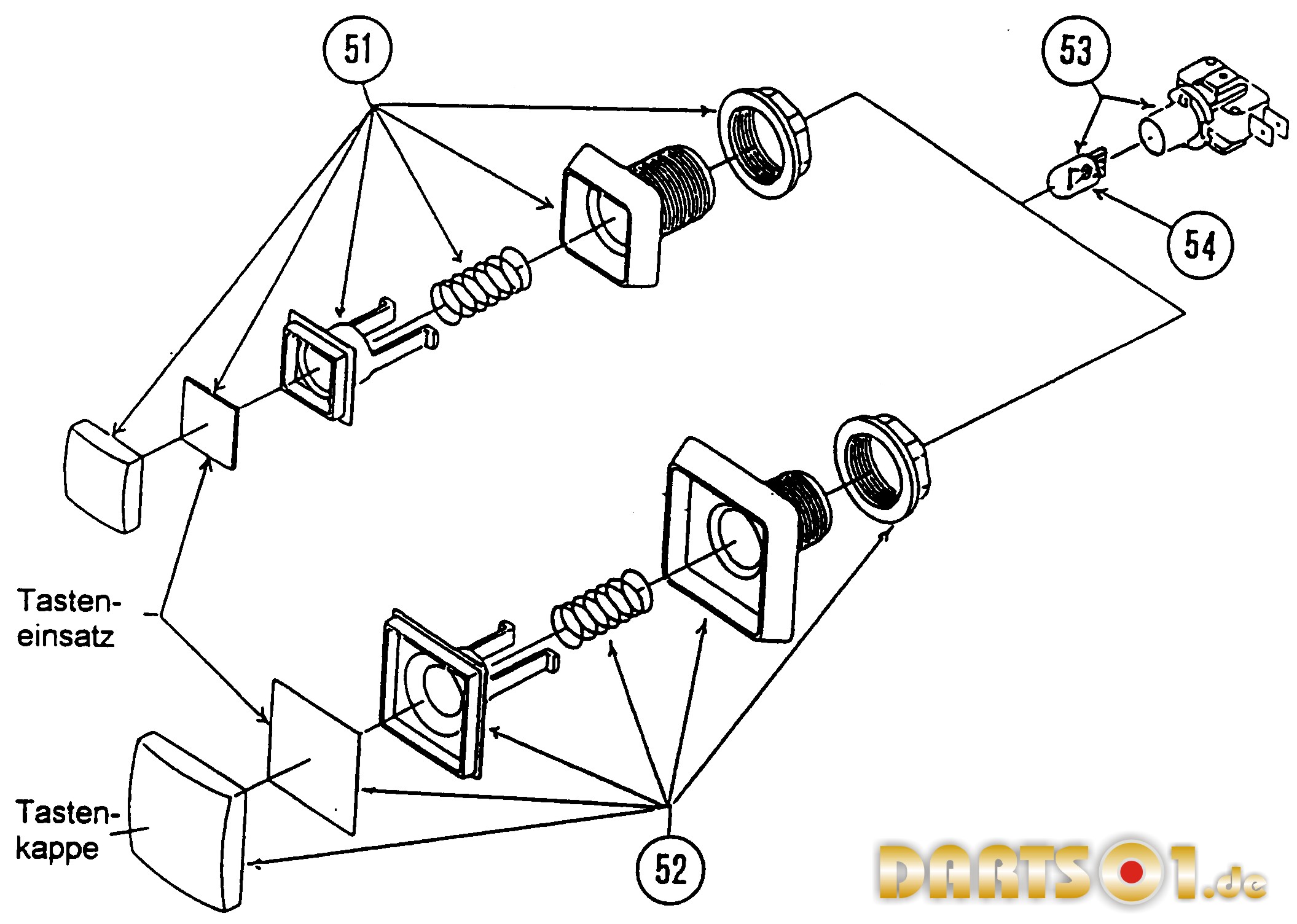

Tastenschalter Ersatzteilliste





51205-0239-0Taster-Gehäuse 25x25 mm
205-0099Tasteneinsatz "High Score"
205-0100Tasteneinsatz "Shanghai"
205-0675Tasteneinsatz "301 / 501 / 701"
205-0624Tasteneinsatz "Cricket / Mark 21"
205-0117Tasteneinsatz BLANK
205-0103Tasteneinsatz "Double In"
205-0113Tasteneinsatz "Double Out / Cut-Throat"
205-0105Tasteneinsatz "Masters Out"
205-0106Tasteneinsatz "League"
52205-0240-0Taster-Gehäuse 50x50 mm
205-0833-0Tastenkappe 50x50 mm
205-0296Tasteneinsatz "Player Change"
53205-0296Mikroschalter, Halter mit Lampe und Fassung
54223-1006Glassockellampe 14V 80 mA Type 658
55J35-0-00-00Satz Halter für Mikroschalter (0. Abb.)

Lampen Ersatzteilliste

Achtung: Tauschen Sie Lampen immer nur gegen solche mit gleicher Bauform und identischen technischen Daten.

Löwen Dartautomat GlassockellampeGlassockellampe
14V 80 mA
TYPE 658
(Tastenschalter)

Nr. 223-1006
Löwen Dartautomat GlassockellampeGlassockellampe
14V 240 mA
TYPE 194
(nicht werfen / LÖWE / werfen)

Nr. 223-0014
Löwen Dartautomat StecksockellampeStecksockellampe
14V 80 mA
TYPE 5810
(Anzeigeeinheit oben)

Nr. 223-0006
Löwen Dartautomat GlassockellampeGlassockellampe
28V 60 mA
TYPE 656
(Münztür)

Nr. 223-1008

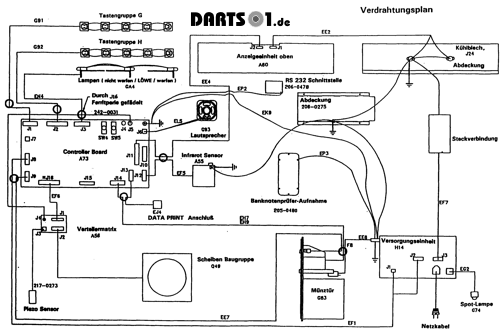

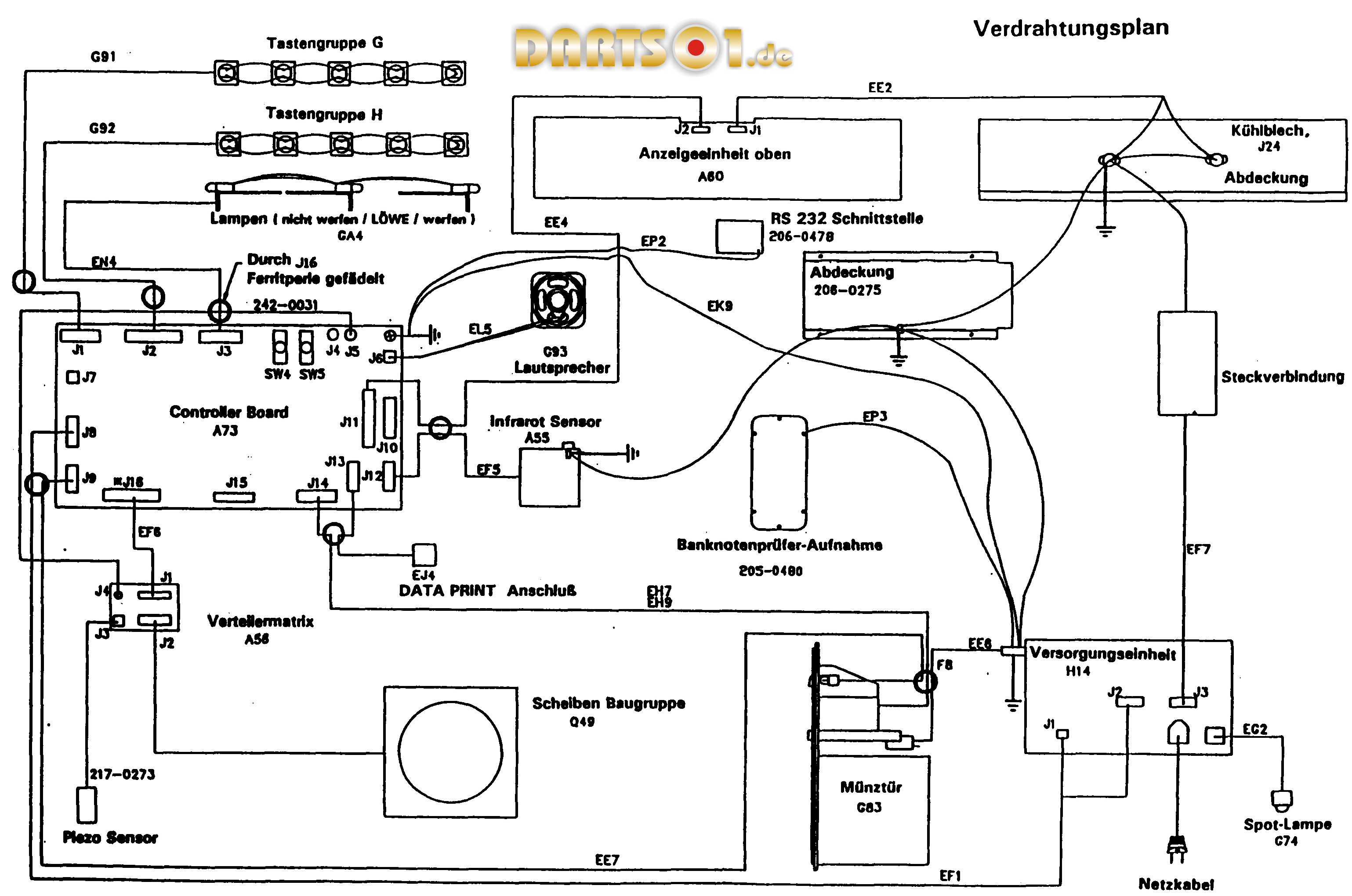

Verdrahtungsplan





Leitungen und Kabelbäume

EE2Kabelbaum Versorgung Anzeigeeinheit oben
EE4Flachbandkabel Anzeigeeinheit oben
EF1Kabelbaum Versorgung Controller Board
EG2Kabel Lampenfassung
EL5Kabelbaum Lautsprecher
EN4Kabelbaum Lampen-Baugruppe
EF5Flachbandkabel Infrarot-Sensor
EF6Flachbandkabel Verteilermatrix
EF7Kabelbaum Versorgung Anzeige oben
EJ1Universal-Kabelbaum Münztür NRI Standard SM
EH7Kabelbaum NRI
EH9Kabelbaum Münztür Univers. Standard SM
EE6Kabelbaum Münztür Masse
EE7Kabelbaum Münztür Versorgung
EJ4Kabelbaum DATA PRINT
G91Kabelbaum Tastengruppe G
G92Kabelbaum Tastengruppe H
244-0008F8 - Ferritperle
EK9Erdleitung, Controller Board zur Versorgungseinheit
EP2Erdleitung, RS 232 Schnittstelle zum Controller Board
EP3Erdleitung, Banknotenprüfer-Aufnahme zur Versorgungseinheit
Leiterplatten-Bestückung / Stromlaufpläne
