Anleitung Löwen Turnier Dart 2000

14. Fehlersuche

14.1. Fehlerliste

Die folgende Fehler-Liste soll Ihnen bei der Lokalisierung und Behebung möglicher Fehler im Turnier-Dart behilflich sein. Dieses Kapitel ist keine Service-Anleitung, es soll lediglich dem geschulten Service-Techniker bei der schnellen Fehlersuche helfen.

14.2. Tru-Score™ II Fehlwurf-Sensor

Hinweis: Der Test sollte am Aufstellplatz durchgeführt werden.

• Starten Sie den Test-Modus durch Drücken des Tasters TEST auf der Controllerplatine oder stecken Sie die SERVICE-KARTE in den Kartenleser.
• Wählen Sie TEST MODUS im roten Meldungsfenster und SCHEIBE/SCHALTER im blauen Meldungsfenster.
• Drücken Sie die Taste "START/WÄHLEN", um den Test zu starten und die Taste "SPIELERWECHSEL", um den Test zu stoppen.
• Öffnen Sie die Scheibentür, um an die Sensorplatine zu gelangen.
• Beginnen Sie mit der geringsten Empfindlichkeit durch Drehen des Potentiometers (R17 auf der Sensorplatine) im Uhrzeigersinn bis zur 10Uhr-Stellung.
• Drehen Sie danach das Potentiometer R17 ein kleines Stück entgegen dem Uhrzeigersinn (7 Uhr-Stellung).
• Setzen Sie die Scheibentür vorübergehend wieder ein, bevor Sie den Sensor testen.
• Testen Sie die Einstellung mit den leichten "Bar Darts". Werfen Sie auf alle Bereiche der Front-Tür. Die Pfeilerkennung wird durch einen kurzen Piep-Ton, das Blinken der Taste "START/WÄHLEN" und durch die Bildschirmmeldung Fehlwurf! (erscheint auf dem Bildschirm oben links im dritten Feld von oben) angezeigt.

Hinweis: Die untere linke Ecke der Front-Tür ist am unempfindlichsten. Testen Sie zuerst diesen Bereich und danach die übrigen.

• Wiederholen Sie den Test nach jeweils kleinen Verstellungen von Potentiometer R17 entgegen dem Uhrzeigersinn, bis alle ("normal") geworfenen Pfeile erkannt werden.

Achtung: Nicht zu empfindlich einstellen. Laute Musik könnte bei zu empfindlich eingestelltem Sensor dazu führen, dass Pfeile falsch gezählt werden. Wenn der Dart-Sensor korrekt abgeglichen ist, dann arbeitet er bei Lautstärken bis 110 dB einwandfrei.

14.3. Zielscheiben Probleme

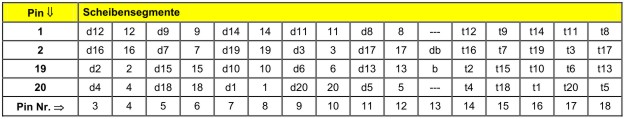

14.4. Anschlussbelegung der Scheibenmatrix

Bedeutung der Abkürzungen:

Die Tabelle zeigt die Ansteuerung der Scheibenmatrix. Im Wartungsfall können Sie mit Hilfe dieser Tabelle die Verbindungen auf einfache Weise überprüfen. Die Matrix selbst erfasst die Scheibensegmente in einer 4 x 16-Aufteilung. Ferner zeigt die Tabelle die Pinbelegung der Anschlussstecker zur Controllerplatine. Die 4 Multiplexsignale kommen von IC U33. Die 16 Eingangssignale sind durch zwei 8-Bit Ports (TRGT 1 und TRGT2) realisiert (siehe Stromlaufplan Controllerplatine). Überprüfen Sie gegebenenfalls die Signale mit einem Multimeter.

Problembehandlung: Diese hier aufgeführten möglichen Fehlerursachen und Behebungen dürfen nur als möglicher erster Hinweis verstanden werden. Für weitergehende Unterstützung setzen Sie sich bitte mit Ihrer Service Niederlassung in Verbindung.

14.5. Probleme in der oberen Anzeigeplatine

Keine Anzeige, flackernde Anzeige, verstümmelte Anzeige
Schnell-Test: Anzeigeplatine komplett austauschen.

• Controllerplatine U21, U24.
• Drücken Sie die RESET-Taste auf der Controllerplatine.
• Prüfen Sie die Stromversorgung der Anzeige. Prüfen Sie die Sicherung F1 auf der Controllerplatine.
• Prüfen Sie, ob das Flachkabel von Anschluss J5 zur Anzeigeplatine gebrochen ist, oder vielleicht nicht richtig gesteckt ist.

14.6. Probleme in der Münzanlage

Gerät funktioniert, bucht aber keine Kredite auf

• Überprüfen Sie die Münzanlage.
• Prüfen Sie die Anschlüsse zur Controllerplatine J13.
• Sind die richtigen Münzkanäle programmiert? Controllerplatine U27.

14.7. Probleme mit automatischem Spielerwechsel

Gerät funktioniert, führt aber keinen automatischen Spielerwechsel durch

• Prüfen Sie, ob der IR-Sensor programmmäßig eingeschaltet ist, Eigenschaften einstellen.
• Überprüfen Sie die Anschlüsse des Kartenlesers zur Controllerplatine J8.
• Tauschen Sie den Kartenleser aus.

14.8. Probleme mit der Ton-Wiedergabe (Sound)

Keine Wiedergabe

• Lautstärke ist zugedreht (siehe Abschnitt Test-Modus)
• Lautsprecherkabel ist ausgesteckt, Controllerplatine J3
• Controllerplatine U19.

Verstümmelte Wiedergabe

• Lautsprecher prüfen.
• Controllerplatine U19.
• Neon-Reklame zu nah angebracht?
• Controllerplatine austauschen.

Konstantes Brummen

• Masse-Probleme
• Controllerplatine U15, U18, Q1, Q2.
• Stromversorgung austauschen.
• Controllerplatine austauschen.

14.9. Probleme mit Buchhaltungsinformationen

Kredite/Spiel stimmen nicht mit Werkeinstellung überein.

• Überprüfen Sie die Einstellung der Geräteparameter im Programmier-Modus.

14.10. Probleme mit dem Monitor

Schnell-Test: Monitor komplett austauschen.

Kein Bild.

• Überprüfen Sie, ob das Anschlusskabel richtig eingesteckt ist.
• Prüfen Sie, ob der Monitor eingeschaltet ist.
• Überprüfen Sie, ob das Monitor-Netzkabel richtig eingesteckt ist.
• Überprüfen Sie die Einstellung des Helligkeitsreglers.

Bildschirm synchronisiert nicht.

• Überprüfen Sie, ob das Anschlusskabel richtig eingesteckt ist.
• Überprüfen Sie, ob Anschlusspins verbogen sind.

Bildschirmdarstellung ist nicht richtig zentriert.

• Führen Sie einen Abgleich durch: H-SIZE, H-PHASE, oder V-SIZE, V-CENTER.

Bildschirm ist zu hell oder zu dunkel.

• Überprüfen Sie die Einstellung des Helligkeitsreglers.
• Prüfen Sie, ob die Versorgungsspannung stimmt.

Bildschirmdarstellung ist verzerrt.

• Entfernen Sie alle magnetischen Gegenstände, die sich in unmittelbarer Nähe zum Monitor befinden.
• Prüfen Sie, ob die Versorgungsspannung stimmt.
• Überprüfen Sie die Erdung des Monitors.
• (Schwarz/Weiß-Bildschirm) Überprüfen Sie, ob Anschlusspins verbogen sind.

14.11. Fehlermeldungen des Turnier-Dart

Die folgende Tabelle enthält mögliche Fehlermeldungen (Fehlernummern) und zeigt deren Ursachen und Behebung auf:
