Anleitung Löwen Turnier Dart 2000
17. | Ersatzteilliste Turnier-Dart | |
17.1. | Gehäuse | |
17.2. | Gehäuseoberteil | |
17.3. | Dartscheibe Turnierdart 2000 | |
17.4. | Dartscheibe Turnierdart 2000 Amerikanisches Target | |
17.5. | Oberes Elektronikfach | |
17.6. | Unteres Elektronikfach, Gehäuseunterteil | |
17.7. | Münztür, vollständig ohne Münzprüfer | |
17.8. | Tasten | |
17.9. | Systemverdrahtung |
17. Ersatzteilliste Turnier-Dart

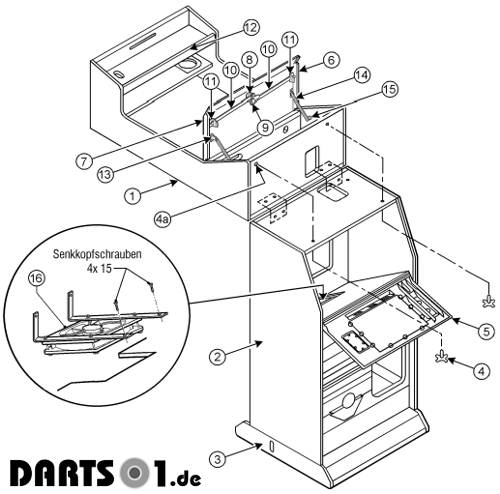

17.1. Gehäuse

Pos. | Bestell-Nr. | Beschreibung |
1 | 908 916 | Gehäuse-Oberteil Turnier-Dart, ohne Elektronik-Abdeckung |
2 | 908 917 | Gehäuse-Unterteil, ohne Elektronik-Abdeckung |
3 | 908 918 | Gehäusefuß, Turnier-Dart |
4 | 907 997 | Flügelschraube |
4a | 908 138 | Einschlagmutter für Flügelschraube |
5 | 908 919 | Abdeckung für Elektronikfach, unten, vollständig |
6 | 908 920 | Abdeckung für Elektronikfach, oben, vollständig |
7 | 909 375 | Turnier-Dart-Logo (Schriftzug) |
8 | 908 922 | Schloss |
9 | 907 616 | Schließriegel |
909 853 | Bolzen | |
909 854 | U-Scheibe | |
909 855 | Splint | |
10 | 907 617 | Schlossriegel |
11 | 907 614 | Führungswinkel |
12 | 908 860 | Halterung für Punkte-Display (Anzeige) |
13 | 909 843 | Haltestange links |
14 | 909 842 | Haltestange rechts |
15 | 909 841 | Abstandshalter |
909 854 | U-Scheibe | |
909 681 | Abstandhalter mit Gewinde 5/8" | |
16 | 909 631 | Lüfter (für Monitor) |
909 502 | Aufkleber blau DSAB | |
909 503 | Aufkleber rot DSAB |

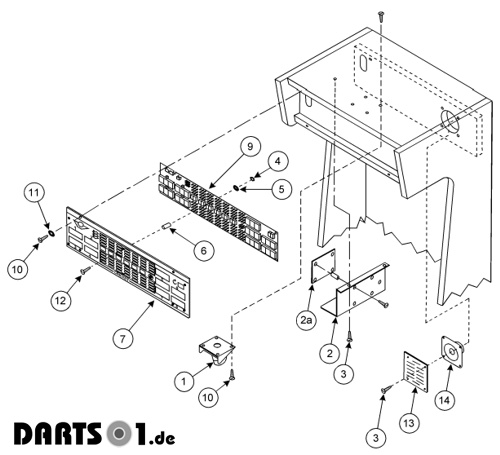

17.2. Gehäuseoberteil
Pos. | Bestell-Nr. | Beschreibung |
1 | 908 435 | Lampenfassung mit Kabelbaum |
2 | 909 623 | Abdeckblech Lampensteuerung |
2a | 908 689 | LP Lampentreiber, vollständig |
3 | 909 206 | Blechschraube mit Kreuzschlitz, 8x1/2", schwarz |
4 | 907 426 | Mutter, 4x40 |
5 | 909 544 | Unterlegscheibe, Kunststoff #6 |
6 | 907 203 | Abstandshalter mit Gewinde 4-40x3/8", M/F |
7 | 908 923 | Anzeigeblende universal 8-Spieler |
9 | 908 433 | LP Anzeigeeinheit oben, vollständig |
10 | 908 681 | Gewindeschraube 8-32x5/8" |
11 | 907 390 | Unterlegscheibe #8 |
12 | 908 000 | Gewindeschraube 4-40x3/8" |
13 | 909 513 | Lautsprecher-Abdeckung |
14 | 908 941 | Lautsprecher, 4 Ohm, vollständig |

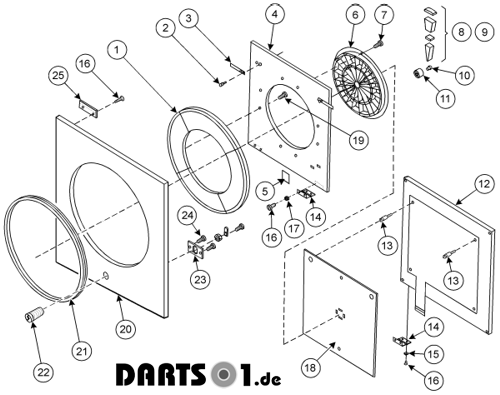

17.3. Dartscheibe Turnierdart 2000

Pos. | Bestell-Nr. | Beschreibung |
1 | 907 145 | Darts Auffangring (DCR), 1 Segment |
2 | 907 141 | Justage-Schraube, 1/4-20x1_9/32" |
3 | 907 596 | Verriegelung für Schaltmatrix |
4 | 908 967 | Spider und Montageeinheit (Trägerplatte) |
5 | 907 609 | Lexan 1“ Square |
6 | 907 152 | Spider, weiß |
7 | 907 356 | Gewindeschraube, 8-32x3/8", verzinkt |
8* | 907 154 | Segmentsatz Turnier (82 Teile) |
9* | 908 908 | Segmentsatz Quadro (102 Teile) |
10 | 907 192 | Inneres Bull's-Eye-Segment, rot |
11 | 907 153 | Äußeres Bull's-Eye-Segment, blau |
12* | 908 942 | Quadro Trägerplatte mit Schaltmatrix |
12* | 155 074 | Turnierdart 2000 Trägerplatte mit Schaltmatrix |
13 | 907 141 | Arretierbolzen |
14 | 907 608 | Scharnier Dart-Target |
15 | 907 396 | Unterlegscheibe #10 |
16 | 908 866 | Gewindeschraube, 8-32x1/2", verzinkt |
17 | 701 004 | Zahnscheibe A4,3 |
18 | 907 146 | Gummi-Matte |
19 | 908 645 | Blechschraube, 8x3/4" |
20 | 908 927 | Target-Tür, Dart 2000 |
21 | 907 638 | T-Molding |
22 | 908 152 | Schloss |
23 | 908 928 | Schließplatte |
24 | 909 206 | Blechschraube mit Kreuzschlitz 8*1/2“ schwarz |
25 | 907 611 | Halteblech |
*) Je nach Ausführung

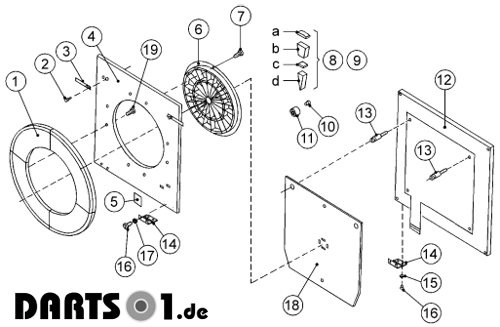

17.4. Dartscheibe Turnierdart 2000 Amerikanisches Target

Pos. | Bestell-Nr. | Beschreibung |
1 | 909 550 | Auffangring - Segment |
2 | 645 064 | Spanplattenschraube RK 4x 15 |
3 | 907 596 | Riegel für Wurfplatte |
4 | 203 890 | Wurfplatte, Turnierdart |
5 | 907 609 | Lexan 1" Square |
6 | 909 561 | Spider, American |
7 | 907 356 | Schraube8-32x3/8" Pan Head |
8 - 11 | 155 101 | Target komplett ohne Spider |
8 | 155 102 | Target 4x10 Segmente rot komlett |
8 a | Segment Double rot (je 10 Stück) | |
8 b | Segment Single rot (je 10 Stück) | |
8 c | Segment Triple rot (je 10 Stück) | |
8 d | Segment Pie rot (je 10 Stück) | |
155 105 | Target 2x10 Segmente Double & Triple rot | |
8 a | Segment Double rot (je 10 Stück) | |
8 c | Segment Triple rot (je 10 Stück) | |
9 | 155 103 | Target 4x10 Segmente blau komlett |
9 a | Segment Double blau (je 10 Stück) | |
9 b | Segment Single blau (je 10 Stück) | |
9 c | Segment Triple blau (je 10 Stück) | |
9 d | Segment Pie blau (je 10 Stück) | |
155 106 | Target 2x10 Segmente Double & Triple blau | |
9 a | Segment Double blau (je 10 Stück) | |
9 c | Segment Triple blau (je 10 Stück) | |
10 - 11 | 155 104 | Target 2*10 Segmente Bullseye komplett |
10 | Bullseye, Inner rot (je 10 Stück) | |
11 | Outerbull blau (je 10 Stück) | |
12 | 909 602 | Kontaktplatte TD 2000 Amerikanisches Target (Trägerplatte mit Schaltmatrix) |
13 | 907 141 | Arretierbolzen |
14 | 907 608 | Scharnier Dart-Target |
15 | 697 006 | Scheibe 4,3 |
16 | 908 866 | Phil, Pan, Zn 8-32x1/2" |
17 | 701 004 | Zahnscheibe A 4,3 |
18 | 909 565 | Gummiplatte Cougar-8 |
19 | 637 021 | Blechschraube F 4,2x16 (Befestigung Auffangring) |

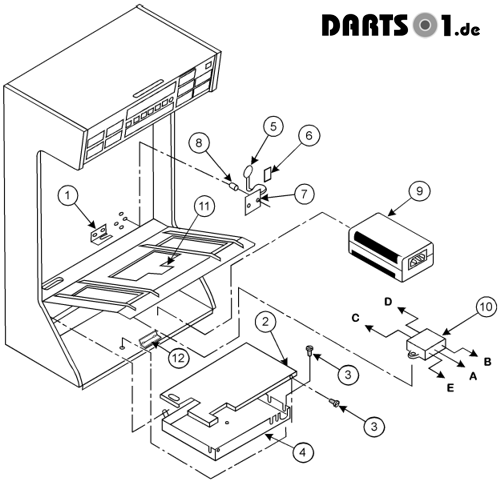

17.5. Oberes Elektronikfach

Pos. | Bestell-Nr. | Beschreibung |
1 | 908 925 | Riegel-Arretierung |
2 | 908 943 | EMV-Abschirmkasten, Deckel, vollständig (R22) |
3 | 907 356 | Gewindeschraube 8-32 * 3/8“, verzinkt |
4 | 909 717A | Steuereinheit, TurnierDart |
5 | 155 487 | Piezo-Sensor TD 2000 |
6 | 907 609 | Lexan 1“ Square |
7 | 908 945 | LP Piezo-Interface |
8 | 909 653 | Kunststoff-Abstandhalter, 1/4" |
9 | 909 548 | Netzteil, Typ: SinPro |
10 | 909 629 | Netzkabel 4-Wege |
A - an Netzanschluss | ||
B - an Monitor/Modem-4-fach Verteiler | ||
C - an Lampentreiber | ||
D - an Netzschalter | ||
E - Massekabel | ||
11 | 908 922 | Schloss, verschieden verschlüsselt 3/4"-Zylinder |
12 | 155 024 | Schließwinkel |
A = Austauschteil

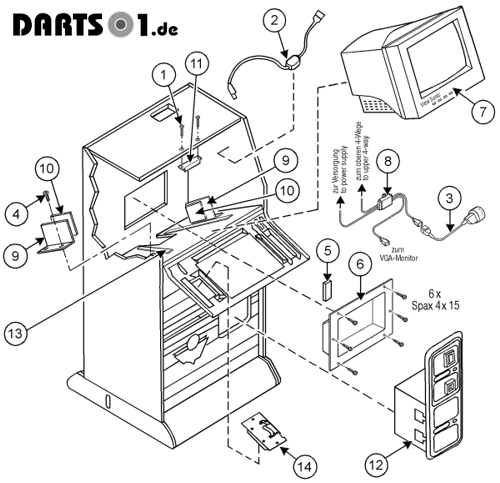

17.6. Unteres Elektronikfach, Gehäuseunterteil

Pos. | Bestell-Nr. | Beschreibung |
1 | 909 643 | Schraube, 10-32x7/8" |
2 | 908 929 | Netzkabel, mit integriertem Netzfilter |
902 900 | Schukostecker (einzeln) | |
909 630 | Netzkabel mit Kupplung | |
3 | 908 930 | Netzkabel-Adapter Europa (länderabhängig) |
4 | 908 946 | Sechskantschraube, 5/ 16"x1’ |
5 | 909 663 | Schaumstoffstreifen oben |
6 | 155 072 | Abdeckhaube Monitor |
7 | 236 138A | Monitor View Sonic Typ E40, 15 |
8 | 908 932 | Monitor/Modem-4-fach-Verteiler |
9 | 909 637 | Halteblech, Monitor |
10 | 909 633 | Schaumgummi-Matte |
11 | 909 805 | Monitorhalter |
12 | 909 610 | Münztür, vollständig ohne Münzprüfer |
13 | 909 661 | Moosgummi 2" x 12 |
14 | 909 371 | Chip-Kartenleser/ IR-Sensor |
909 376 | Chipkarte Aufsteller | |
909 377 | Chipkarte Wirt | |
909 847 | Chipkarte Schiedsrichter |
A = Austauschteil

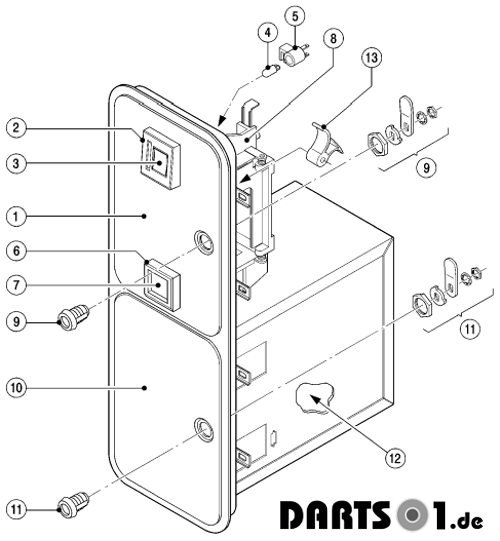

17.7. Münztür, vollständig ohne Münzprüfer

Pos. | Bestell-Nr. | Beschreibung |
1 - 13 | 909 610 | Münztür, vollständig ohne Münzprüfer |
1 | 913 392 | Münztür, ohne Schloss |
2 | 913 393 | Tastenrahmen, vollständig |
3 | 913 394 | Münzrückgabeknopf, vollständig |
4 | 908 814 | Glassockellampe 28V / 60mA |
5 | 913 395 | Lampenfassung |
6 | 914 005 | Rahmen / Münzrückgabe |
7 | 913 396 | Klappe / Münzrückgabe |
8 | 913 397 | Halter für Münzprüfer, vollständig |
9 | 913 398 | Schloss Münztür, vollständig (gleichschließend) |
10 | Kassentür | |
11 | 913 400 | Schloss Kassentür, vollständig (verschiedenschließend) |
12 | 913 401 | Kasse |
13 | 913 402 | Münzrückgabehebel (rot) |

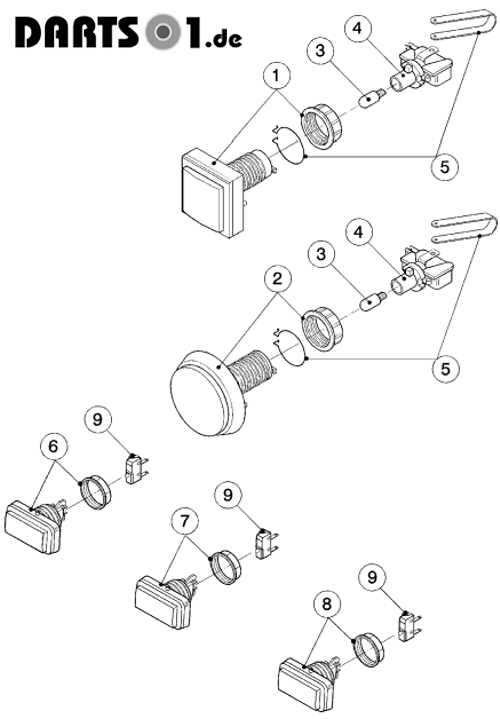

17.8. Tasten

Pos. | Bestell-Nr. | Beschreibung |
1 | 213 028 | Taste "Spielerwechsel" 50 x 50 mm |
2 | 909 601 | Taster-Gehäuse "Start/Wählen", 2"-rund |
3 | 907 535 | Lampe, Mini-Glas-Sockel, 14V= (Diese Lampe bitte nur durch Originaltyp GE658 ersetzen) |
4 | 908 968 | Lampengehäuse mit Mikroschalter |
5 | 907 938 | Satz Halter für Mikroschalter |
6 | 908 947 | VLT-Taster-Gehäuse, rot, mit Halter für Schalter |
7 | 908 948 | VLT-Taster-Gehäuse, blau, mit Halter für Schalter |
8 | 908 949 | VLT-Taster-Gehäuse, grau, mit Halter für Schalter |
9 | 908 950 | Mikroschalter für VLT-Taster |

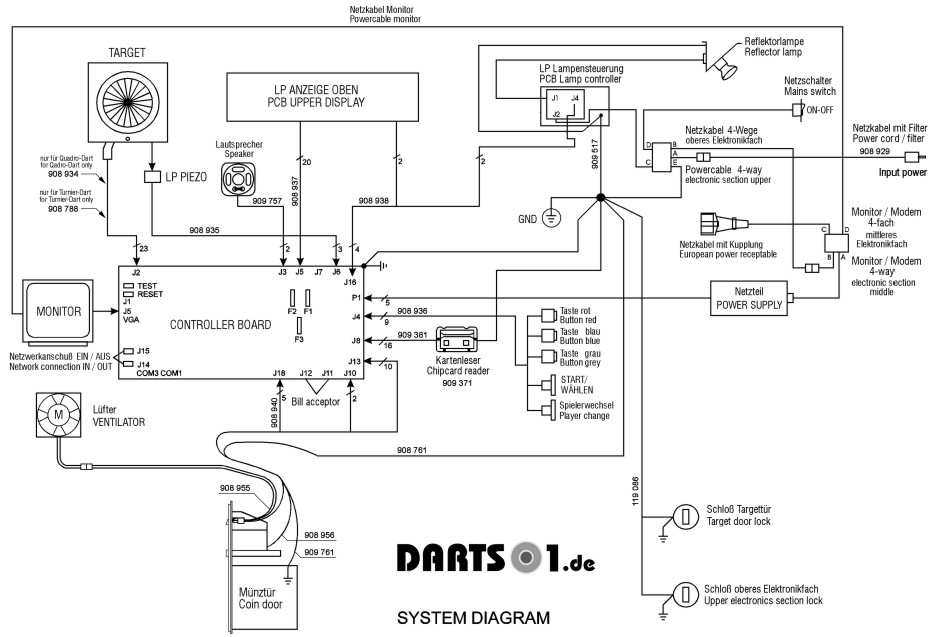

17.9. Systemverdrahtung
Pos. | Bestell-Nr. | Beschreibung |
908 954 | Ferritkern für alle Kabelbäume | |
908 934 | Kabelbaum Dartscheibe-Kontroller Turnier-Dart Quadro Ausführung | |
909 788 | Kabelbaum Dartscheibe-Kontroller Turnier-Dart | |
908 935 | Piezo-Anschlusskabel | |
908 936 | Kabelbaum Taster | |
908 937 | Flachbandkabel Displays | |
908 938 | Anschlusskabel Spannungsversorgung für Displays | |
909 757 | Anschlusskabel Lautsprecher | |
119 086 | Kabelbaum Erdung (Masse) Targettür / Oberes Elektronikfach | |
909 517 | Erdungskabel (Masse) Lampentreiber | |
908 939 | Kabelbaum Münztür | |
908 955 | Münztür-Beleuchtung | |
908 956 | Anschlusskabel Münzprüfer | |
908 940 | Anschlusskabel DATAprint | |
909 761 | Massekabel Münztür | |
909 381 | Anschlusskabel Clipkartenleser/-controller | |
908 929 | Netzkabel mit Filter |
