Dart Automaten


Löwen Automat

Anleitung Löwen Turnier Dart HB8-96


10. Anschlussbelegung der Scheibenmatrix
11. Nachrüstsätze / Zubehör











10. Anschlussbelegung der Scheibenmatrix

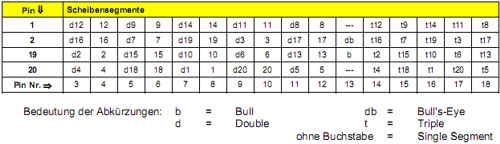

Dartautomat-Scheibensegmente

Die Tabelle zeigt die Ansteuerung der Scheibenmatrix. Im Wartungsfall können Sie mit Hilfe dieser Tabelle die Verbindungen auf einfache Weise überprüfen. Die Matrix selbst erfasst die Scheibensegmente in einer 4 x 16-Aufteilung. Ferner zeigt die Tabelle die Pinbelegung der Anschlussstecker zur Controllerplatine. Die 4 Multiplexsignale kommen von IC U33. Die 16 Eingangssignale sind durch zwei 8-Bit Ports (TRGT1 und TRGT2) realisiert (siehe Stromlaufplan Controllerplatine). Überprüfen Sie gegebenenfalls die Signale mit einem Multimeter.


11. Nachrüstsätze / Zubehör

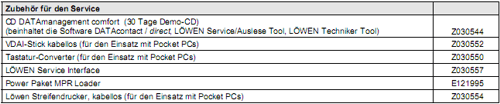

Automaten-Zubehoer

NSM Banknotenprüfer Das Gerät kann mit einem Banknotenprüfer zur Annahme von 5, 10 und 20 EURO nachgerüstet werden.

Nachrüstsatz Banknotenprüfer Montagesatz BA Mounting Kit

LEO (Spiel gegen den Computer) Durch dieses Feature kann (z.B. zu Übungszwecken) ein einzelner Spieler trainieren.

LEO Kit Bestell-Nr. 120 119

Kassenverriegelung Ein zusätzlicher Riegel kann als weiterer Schutz für das Kassenfach hinter dessen Tür eingebaut werden.

Kassenfach-Riegel Bestell-Nr. 153 945


12. Dartautomaten Ersatzteile
